为了降电压,PEM膜最薄能多薄?

上海联净复合材料-为了降电压,PEM膜最薄能多薄?
随着全球能源结构向低碳化转型,氢能作为清洁能源载体备受关注。然而,当前电解水制氢成本(3.4-12美元/千克)仍高于传统化石燃料制氢(1-3美元/千克)。质子交换膜(PEM)电解槽...

随着全球能源结构向低碳化转型,氢能作为清洁能源载体备受关注。然而,当前电解水制氢成本(3.4-12美元/千克)仍高于传统化石燃料制氢(1-3美元/千克)。质子交换膜(PEM)电解槽因其高电流密度(1.5-2 A cm⁻²)成为高效制氢的关键技术,但受限于膜材料的欧姆损耗。

核心挑战:膜厚度与性能的权衡

1. 欧姆损耗主导高电流密度效率损失

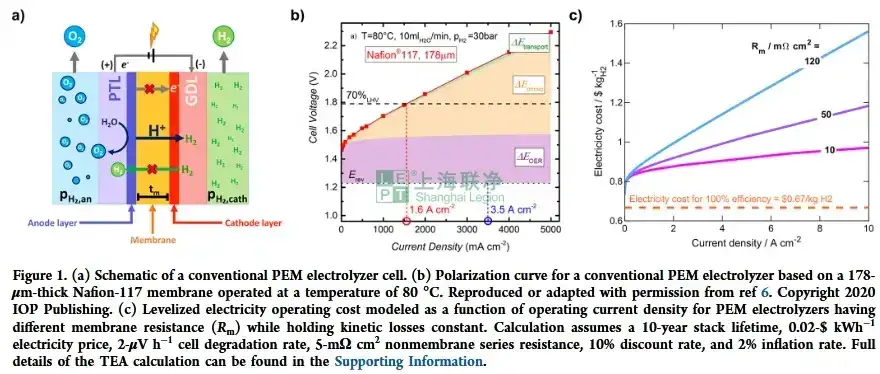

PEM电解槽的总过电位损失中,膜电阻(Rₘ)贡献随电流密度增加显著(图1b):

  • 1.5 A cm⁻²时占38%
  • 5 A cm⁻²时高达64%
各过电势占比
各过电势占比

膜电阻公式:

为了降电压,PEM膜最薄能多薄?>

其中为了降电压,PEM膜最薄能多薄?为膜厚度,为了降电压,PEM膜最薄能多薄?为质子传导率。传统Nafion-117膜(178 μm)在50°C时为了降电压,PEM膜最薄能多薄?,需降低至<10 mΩ·cm²以实现5 A cm⁻²下欧姆损耗<100 mV

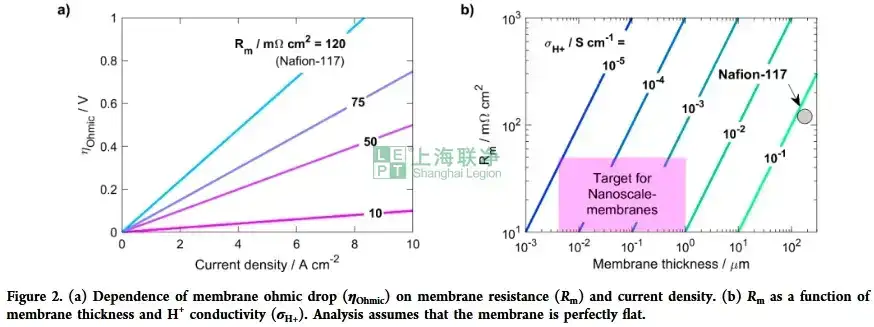

膜厚和欧姆损失的关系
膜厚和欧姆损失的关系

2. 超薄膜的双重困境:氢气渗透与电子泄漏

菲克定律揭示氢气渗透率(%CR)与膜厚成反比:

为了降电压,PEM膜最薄能多薄?

当Δp=14.8 bar时(图3a),Nafion膜为了降电压,PEM膜最薄能多薄?安全厚度下限为10 μm。若采用低渗透材料(如SiO₂,为了降电压,PEM膜最薄能多薄?),厚度可降至40 nm。

电子泄漏问题同样关键:

为了降电压,PEM膜最薄能多薄?

对于电导率为了降电压,PEM膜最薄能多薄?的膜,1%泄漏对应最小厚度1.4 μm(图3b)。

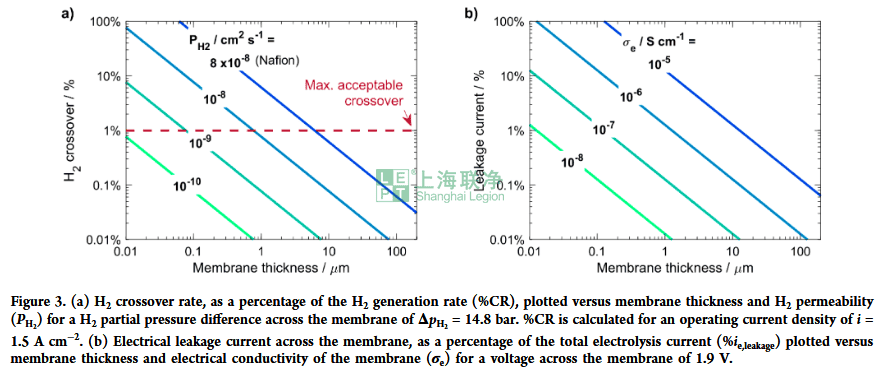

氢渗速率、电子泄露和膜厚的关系
氢渗速率、电子泄露和膜厚的关系

材料创新:突破σ_H⁺/P_H₂比值限制

1. 传统PFSA膜的局限性

Nafion等全氟磺酸膜的质子传导与氢气渗透通过同一亲水通道进行,存在Robeson极限(选择性-渗透性权衡)。其σ_H⁺/P_H₂比值约为为了降电压,PEM膜最薄能多薄?,难以满足超薄膜需求。


2. 新型材料体系探索

  • 有机/无机复合膜:Nafion-SiO₂或石墨烯复合膜可将为了降电压,PEM膜最薄能多薄?降低1-2个数量级
  • 无机质子导体:如磷掺杂SiO₂为了降电压,PEM膜最薄能多薄?在微流体燃料电池中已验证可行性
  • 二维材料屏障:单层六方氮化硼(hBN)可将氢气渗透率降低至为了降电压,PEM膜最薄能多薄?量级

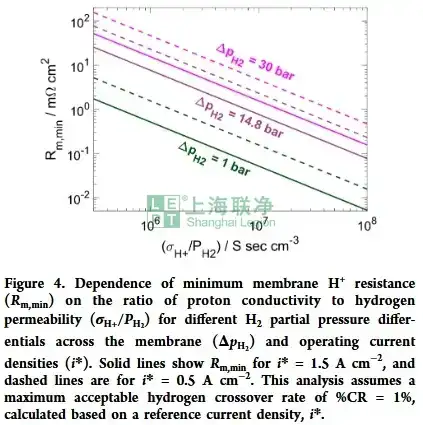

关键指标要求:

为了降电压,PEM膜最薄能多薄?

需实现为了降电压,PEM膜最薄能多薄?(图4),比Nafion提升两个数量级。


制造工艺:从实验室到量产的鸿沟

1. 缺陷控制挑战

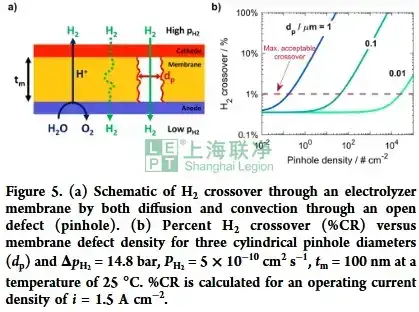

纳米级膜对针孔缺陷极度敏感(图5b):

  • 100 nm孔径的针孔密度>30 cm⁻²即导致%CR超标
  • 气相沉积(ALD/CVD)可制备无缺陷薄膜,但需解决大面积均匀性问题
缺陷带来的额外氢渗问题
缺陷带来的额外氢渗问题

2. 规模化生产技术

  • 湿化学法(溶胶-凝胶、浸涂):受限于前驱体浓度均匀性
  • 气相沉积法:借鉴半导体工艺,需平衡沉积速率与膜层共形性
  • 卷对卷(R2R)制造:可能成为未来量产关键

结论与展望

开发亚微米级(<1>

  • 电流密度提升至5-10 A cm⁻²
  • 电解效率>80%(基于LHV)
  • 制氢成本<$1/kg H₂

然而,纳米级膜的长期稳定性、抗溶胀性及规模化制造仍是未来研究的核心挑战。随着欧盟对PFSA材料的潜在限制,开发新型非氟质子导体更具战略意义。这一领域的突破将重塑绿色氢能经济格局。
