在薄膜制造的世界里，无论是高精度的光学膜、严苛的锂电池隔膜，还是日常的包装膜，平整度都是品质的基石。然而，一种被工程师们戏称为“薄膜界牛皮癣”的缺陷——荷叶边（EdgeWave），...

在薄膜制造的世界里，无论是高精度的光学膜、严苛的锂电池隔膜，还是日常的包装膜，平整度都是品质的基石。然而，一种被工程师们戏称为“薄膜界牛皮癣”的缺陷——荷叶边（Edge Wave），却频频挑战着这条底线。它不仅让薄膜外观大打折扣，更会引发涂布不均、收卷起皱、分切困难等一系列连锁反应，直接影响产品性能和良率，成为产线上亟待解决的“顽疾”。

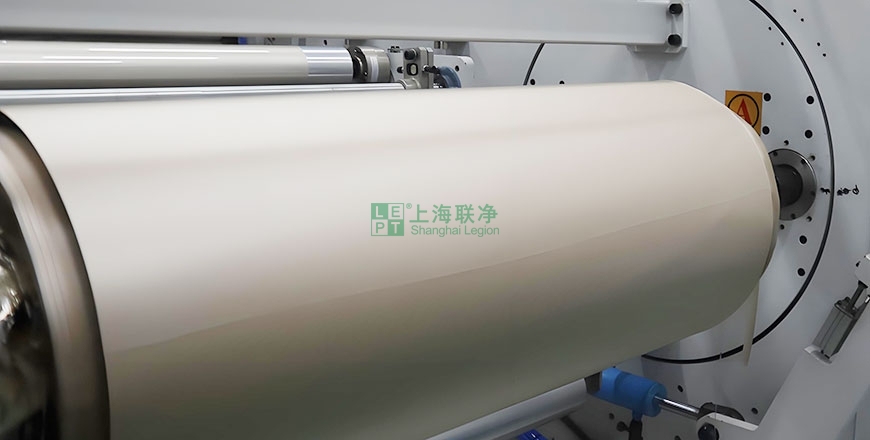

什么是荷叶边

想象一下池塘中荷叶的边缘，那自然起伏的波浪形态。薄膜上的“荷叶边”正是如此——薄膜的边缘不再是平直的线条，而是呈现出肉眼可见、连续的高低起伏波动，仿佛柔软的布料边缘被轻轻揉皱。更直观地说，当你尝试用手撕开一张有荷叶边的薄膜时，你会发现其边缘会不由自主地向内卷曲（卷向镀膜面或功能层），这正是边缘应力失衡的典型表现。这种看似“温柔”的变形，背后却隐藏着复杂的力学原理。

荷叶边出现的原因

荷叶边的产生，本质上是薄膜边缘局部区域存在过大的内应力且应力分布严重失衡的结果，是多种因素共同作用的产物：

1. 材料的“记忆”与反抗： 薄膜在纵向（MD）和横向（TD）拉伸过程中，聚合物分子链被强行拉直、定向排列。一旦外力撤除，这些分子链如同被拉长的橡皮筋，渴望恢复松弛状态（回弹）。若横向拉伸比过大或热定型不充分，边缘区域的分子链回弹力会显著强于中心区域，导致边缘试图收缩，从而拱起形成波浪。

2. 收卷的“紧箍咒”： 收卷时，薄膜层与层之间的压力从中心到边缘并非均匀一致。通常，靠近卷芯的内层压力大，越往外层压力越小；同时，薄膜宽度方向上也可能存在张力梯度（边缘张力常小于中心）。这种不均匀的卷取压力分布，叠加薄膜本身厚薄不均（边缘往往略薄），使得边缘在长时间受压下更易发生不可逆的塑性变形或应力松弛不均，出卷后回弹失衡形成荷叶边。

3. 冷热不均的“烙印”：薄膜在冷却过程中，边缘区域的散热速度通常快于中心区域。这种冷却速率的差异导致薄膜内部产生温度梯度，进而诱发热应力。边缘快速冷却收缩，而中心区域冷却较慢收缩滞后，这种收缩差迫使边缘区域向上或向下翘曲，形成波浪形态。

4. 环境的“无形之手”：薄膜（尤其是含极性基团的如PET、尼龙）具有吸湿性。当环境湿度变化时，薄膜会吸湿膨胀或解湿收缩。边缘区域暴露面积大，对环境湿度变化更为敏感，吸湿/解湿速率和程度往往大于中心区域，这种不均匀的尺寸变化直接导致边缘起皱。

如何解决荷叶边

攻克荷叶边，需要从材料配方、工艺优化、环境控制等多维度系统性地精准施策：

1. 材料改性增强“韧性”：优化聚合物配方，引入特定弹性体或调整分子量分布，在保证主体性能前提下，适度降低材料的刚性、提升弹性回复率，增强其抵抗局部应力变形的能力，减少内应力累积。

2. 工艺精控力求“均匀”：

• 拉伸定型：精确控制TD拉伸比，确保充分、均匀的热定型（松弛），释放取向应力，尤其关注边缘区域的定型效果。

• 收卷管理：采用更精密的中心/表面收卷技术，优化收卷锥度设定，减小层间压力梯度；应用恒张力或递减张力控制策略；确保卷芯平直无跳动。

• 冷却均衡：优化冷却系统设计（如风刀角度、风速分布），确保薄膜在横向上（尤其是边缘区域）获得均匀、温和的冷却。

3. 环境“维稳”：严格控制生产车间和仓储环境的温湿度，减少温湿度剧烈波动对薄膜尺寸稳定性的冲击。对湿度敏感材料，必要时在分切或使用前进行恒温恒湿平衡处理。

4. 后期“矫正”：对于已产生的轻微荷叶边，可尝试时效处理（在特定温湿度下悬挂静置，促进应力缓慢释放）或采用特殊的二次拉伸矫平设备进行补救。

最后

薄膜的平整是精密制造与复杂应力动态平衡的艺术，而荷叶边正是这一平衡被打破的显著信号。每一个完美的膜卷背后，都是对材料特性、工艺参数与环境因素的极致掌控。各位在薄膜行业的朋友们，您在产线上遭遇过哪些棘手的荷叶边案例？是材料、工艺还是环境的“锅”？又有哪些独到的解决妙招？欢迎您与我们联系分享您的真知灼见与实战经验！让我们共同剖析这一薄膜制造的经典难题，探寻更优解方法！
