双向拉伸工艺通过纵向和横向拉伸显著提升薄膜的力学、光学及热性能，但并非所有高分子材料均适用。本文结合生产难度、应用需求、材料特性及市场趋势，系统分析适用于双向拉伸成膜的材料及其核心...

双向拉伸工艺通过纵向和横向拉伸显著提升薄膜的力学、光学及热性能，但并非所有高分子材料均适用。本文结合生产难度、应用需求、材料特性及市场趋势，系统分析适用于双向拉伸成膜的材料及其核心优势。

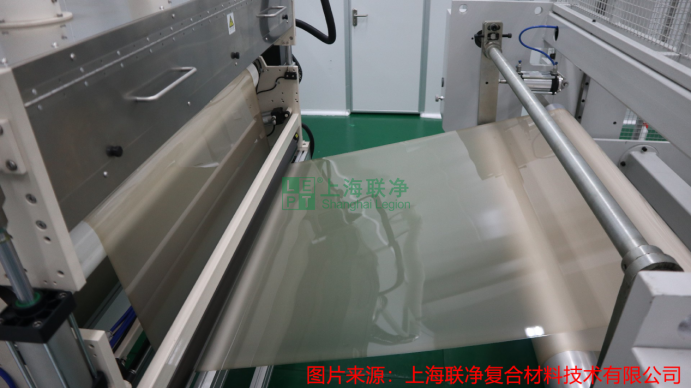

图片来源：上海联净复合材料技术有限公司

关键影响因素：为何仅少数材料适用？

（1）生产难度与技术门槛

双向拉伸薄膜的诞生堪称一场 “精密舞蹈”，从原料到成品需历经熔融→流延→纵拉→横拉→牵引→收卷六大核心环节，每个步骤都暗藏技术玄机：

设备精度：纵拉辊温度控制需精确至 ±0.5℃，否则分子链取向不均会导致薄膜厚度偏差超 5%。

材料特性：

分子链韧性：PET 需在 80-150℃宽温区保持高弹态，若温区过窄（如 PE 的 60-90℃），拉伸时易出现破膜 “致命伤”。

结晶度平衡：PA 的半结晶结构（结晶度 30%-50%）是关键，全结晶会脆如玻璃，非晶态则软如橡胶，均无法成膜。

工艺难点：BOPI（聚酰亚胺薄膜）的双向拉伸需在 300℃以上高温完成，稍有不慎就会因热氧化导致黄变，影响光学性能。

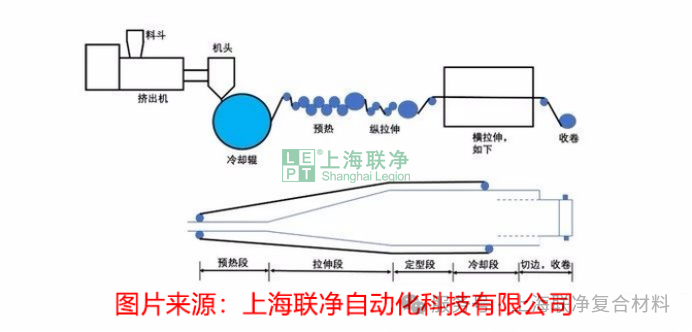

（材料工艺流程简易示意图）

图片来源：上海联净自动化科技有限公司

（2）应用场景的核心性能需求

软包装：需强度、阻隔性、耐穿刺性

光学器件：需高透光率、低雾度、耐温性

电子工业：需耐高温、绝缘性、尺寸稳定性

（3）材料可替代性与经济性

市场倾向于选择综合成本低、性能达标的材料

特殊需求驱动材料升级。

图片来源：上海联净复合材料技术有限公司

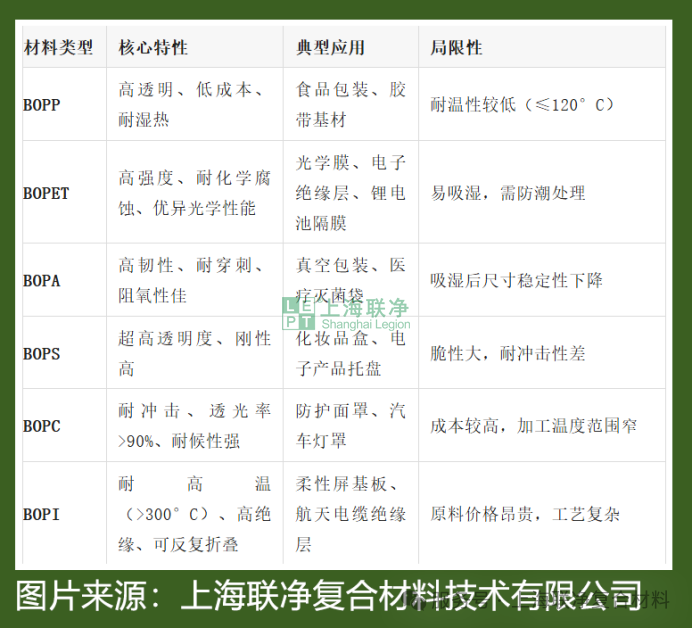

六类主流双向拉伸薄膜对比

图片来源：上海联净复合材料技术有限公司

3 材料筛选的底层逻辑

（一）分子结构的 “底层逻辑”

侧基调控：PP 的甲基侧基像 “分子润滑剂”，降低结晶度（从 PE 的 60% 降至 40%），让薄膜更易拉伸成型。

链段作用力：PA 的酰胺键能形成分子间氢键，如同 “分子胶水”，使拉伸后的薄膜抗撕裂强度提升 30%。

（二）市场倒逼的技术突破

折叠屏革命：三星 Galaxy Fold 推动 BOPI 升级，通过引入氟原子改性，使薄膜折叠寿命从 1 万次跃升至 10 万次，成本却下降 40%。

环保压力：可降解 PLA 薄膜研发遇阻，结晶速率过快（10min 内完成结晶）导致拉伸时破膜率超 60%，科学家正尝试添加成核剂延缓结晶。

（三）工艺与材料的 “协同进化”

拉伸比学问：BOPET 的纵 / 横拉伸比（3:3~3:4）是黄金比例，若拉至 4:4，厚度不均度会从 ±3% 飙升至 ±8%。

在线涂布创新：BOPP 表面涂覆 PVDC（聚偏二氯乙烯），阻隔性提升 5 倍的同时，拉伸成品率从 75% 提高至 90%。

4 高分子薄膜双向拉伸薄膜工艺设备

上海联净在PI 膜生产工艺上持续创新。在流延成膜工艺中，上海联净采用高精度的流延设备。该设备的模头设计独特，能够实现物料的均匀挤出，使流延的 PI 膜厚度均匀性得到极大提升。同时，通过调整流延速度、温度以及环境湿度等参数，精确控制膜的成型过程，减少膜内部的应力集中和缺陷产生。

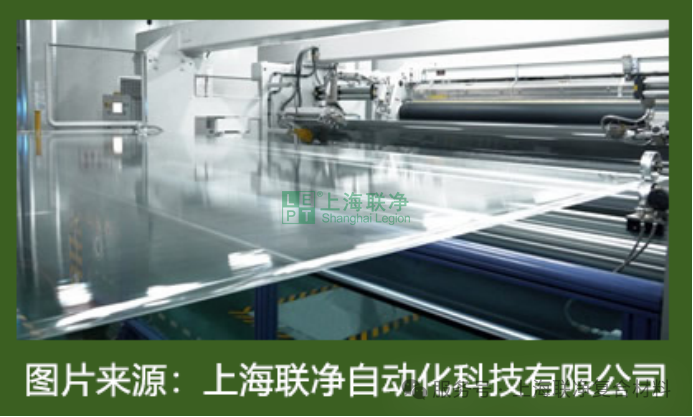

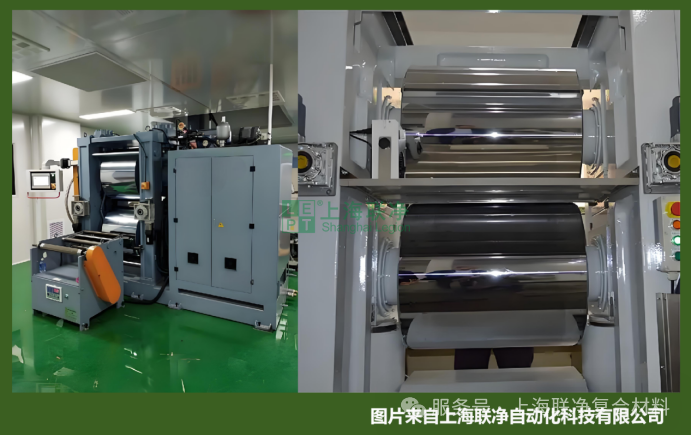

图片来源：上海联净自动化科技有限公司

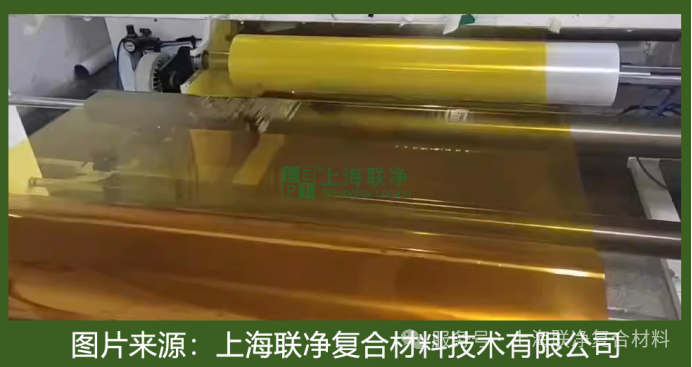

通过对PI膜双拉大幅提升薄膜的力学性能、尺寸稳定性、光学性能等。经过双拉的 PI 流延膜，拉伸强度、模量显著提高更能满足实际应用需求。

图片来源：上海联净自动化科技有限公司

对于 PET 膜的拉伸工艺，上海联净拥有先进的双向拉伸设备。该设备可在纵向和横向对 PET 膜进行拉伸，通过调整拉伸倍率、拉伸温度和拉伸速度等参数，改变 PET 膜的分子取向，提高其力学性能和光学性能。比如，在生产高透明度的 PET 包装膜时，通过优化拉伸工艺，使 PET 膜的透明度大幅提升，同时保持良好的拉伸强度和柔韧性 。

在 PET 膜的后处理工艺方面，上海联净也有独到之处。对于一些特殊用途的 PET 膜，会进行表面处理，如电晕处理、涂层处理等。电晕处理能够提高 PET 膜的表面张力，增强其与油墨、胶水等的附着力，适用于印刷和复合等工艺；涂层处理则可赋予 PET 膜特殊功能，如抗静电、防雾、阻隔等性能 。

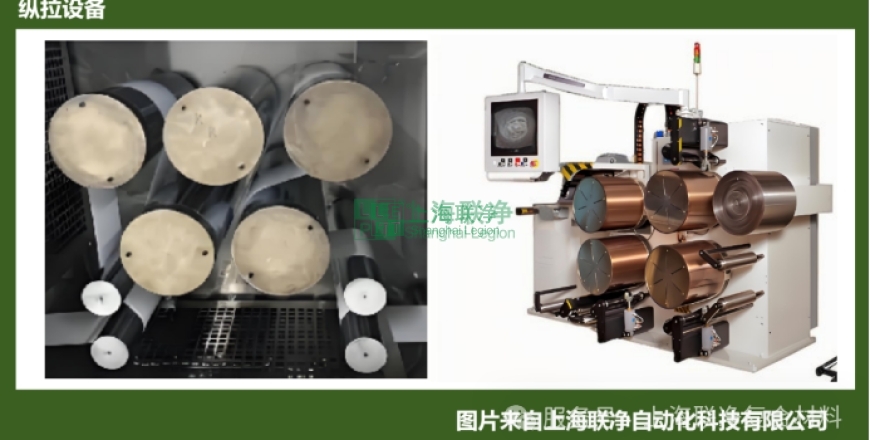

图片来源：上海联净自动化科技有限公司

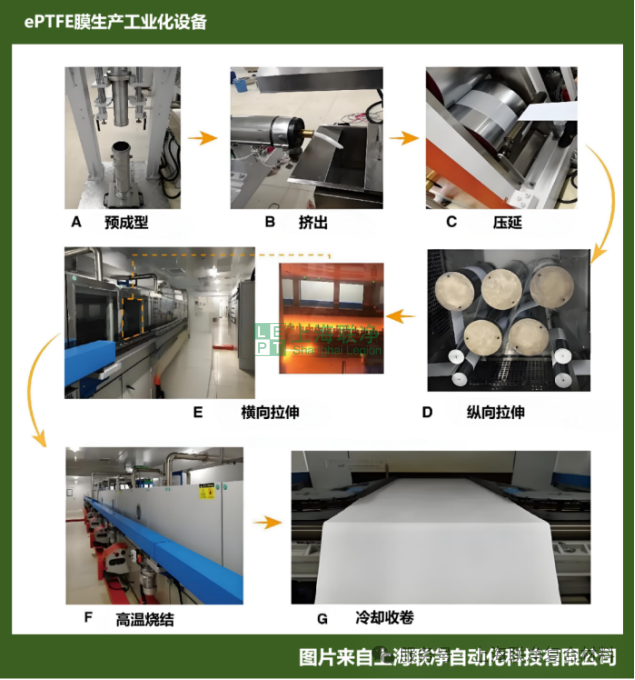

在设备方面，上海联净为 PET、PTFE等薄膜生产配备了完善的生产线。从原料输送系统、挤出机、拉伸设备到后处理设备，各环节紧密配合。其中，拉伸设备采用先进的同步控制系统，确保纵向和横向拉伸的协调性，避免因拉伸不一致导致的薄膜变形等问题。同时，生产线配备了先进的自动化检测和控制系统，可对生产过程中的各项参数进行实时监测和调整，保证 PET 膜的质量稳定。

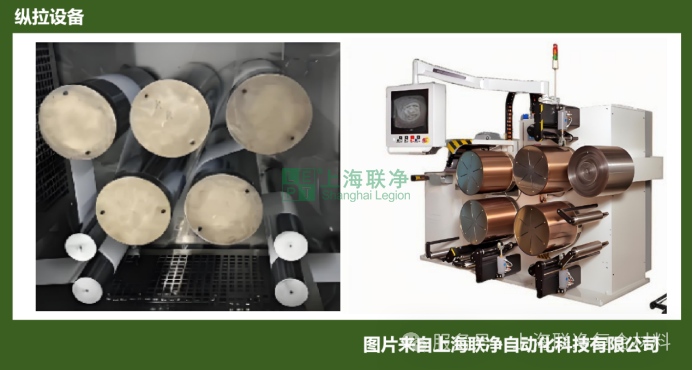

图片来源：上海联净自动化科技有限公司

未来趋势

高性能化：开发耐400°C以上的BOPI衍生材料（如含氟聚酰亚胺）。

绿色化：生物基/可回收材料的双向拉伸工艺突破（如PEF替代BOPET）。

多功能化：集成阻隔、导电、自修复功能的复合薄膜（如石墨烯/BOPET纳米复合材料）。
