在当前电子设备普及、信号传输需求提升的背景下，电磁干扰问题日益突出，已成为影响设备稳定运行的重要因素。小到日常使用的手机、数据线，大到军工设备、航天仪器，都可能因电磁干扰出现故障。...

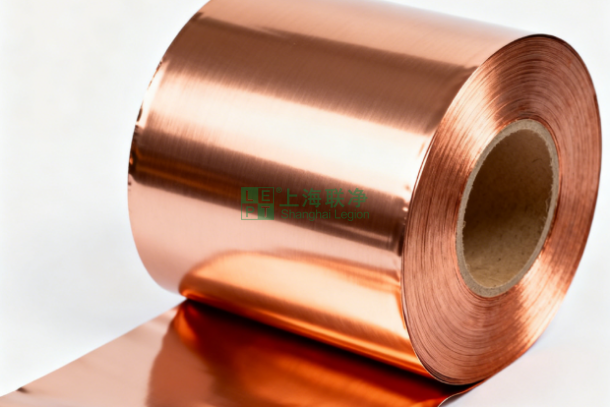

在当前电子设备普及、信号传输需求提升的背景下，电磁干扰问题日益突出，已成为影响设备稳定运行的重要因素。小到日常使用的手机、数据线，大到军工设备、航天仪器，都可能因电磁干扰出现故障。而电磁屏蔽技术作为应对这一问题的核心手段，其重要性愈发凸显，复合铜箔则凭借优异性能，成为电磁屏蔽领域的关键材料。
电磁干扰是指无用的电磁波对电子设备正常工作产生的干扰，这种干扰会导致设备信号传输异常、功能失效，甚至引发安全事故，在多个领域都有实际案例可证。
在军事领域，电磁干扰对设备的影响尤为致命。某国军方曾在边境执行无人机侦察任务时，无人机遭遇敌方强电磁信号干扰，瞬间与地面失去联系，通信中断、操控失效，最终坠毁。此次事件不仅导致侦察任务失败，还造成了设备损失，若无人机携带重要情报，后果将更为严重。这一案例充分说明，在军事行动中，一旦电磁屏蔽不到位，设备就可能在复杂电磁环境中 “失灵”，直接影响任务执行与安全。
医疗场景对电磁环境要求极高，精密医疗设备一旦受干扰，可能危及患者生命安全。若 ICU 病房附近工地的大型起重机启动时，产生的电磁信号干扰了病房内的监护仪和呼吸机。监护仪显示的患者心率、血压数据出现偏差，呼吸机也短暂停机。对于依赖这些设备监测病情、维持生命的患者而言，电磁干扰带来的设备故障，可能直接影响治疗决策与生命安全。
工业生产中，电磁干扰同样会造成巨大损失。数据中心作为存储和处理大量数据的核心场所，服务器之间需通过高速线缆传输数据。互联网公司的数据中心，若因周边新建变电站改变了区域电磁环境，可能导致多台服务器受干扰出现故障，数据传输 “丢包”“延迟”，部分用户 APP 无法正常使用，公司不仅面临用户投诉，还因服务中断损失数百万元。此外，汽车工厂的自动化生产线中，机械臂、传感器等设备对电磁干扰敏感，轻微干扰就可能导致机械臂卡顿、误操作，影响生产效率，增加生产成本。
显而易见的是，随着电子设备集成度提高、应用范围扩大，电磁干扰已不再是局部问题，而是覆盖多领域的共性挑战，解决电磁屏蔽问题刻不容缓。

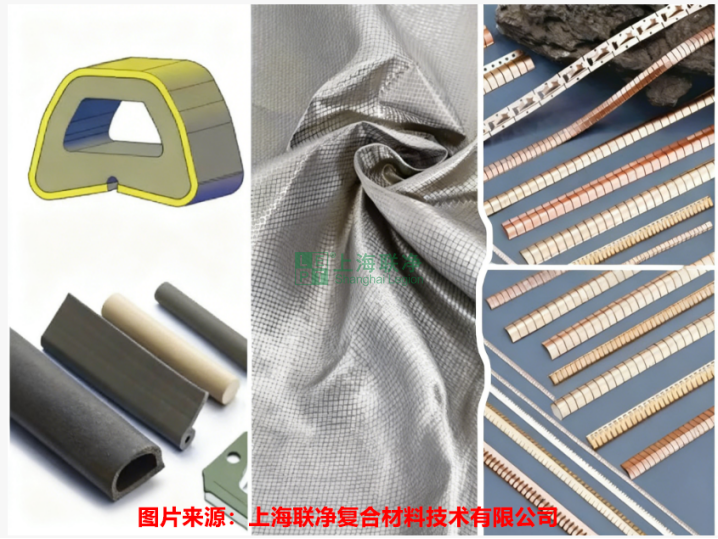

在复合铜箔出现之前，行业内常用的屏蔽材料主要有导电涂层或涂料、磁性材料、合金屏蔽材料、尼龙混合材料、绝缘材料（电磁波吸收材料）等，与铜相关的主要传统屏蔽材料为纯铜箔、铜箔麦拉和镀铜膜，但这些材料在性能、工艺、应用适配性等方面存在明显短板，无法满足日益复杂的电磁屏蔽需求。

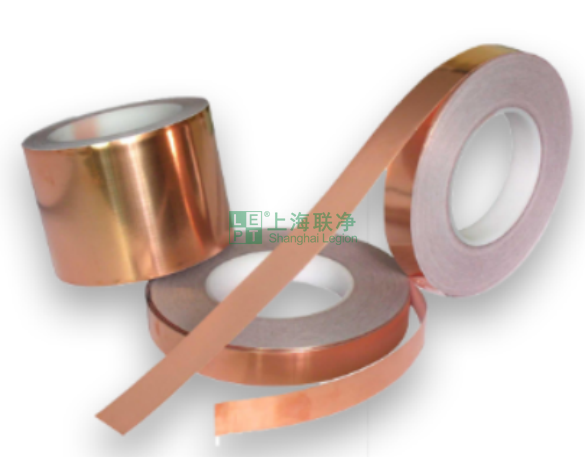

纯铜箔的优势在于导电性较好，基础屏蔽效果达标，但延展性差是其致命缺陷。在电缆生产过程中，纯铜箔需经过绕包、弯曲等加工工序，加工后易出现 “加工硬化” 现象，材质变脆，稍用力就会开裂。铜箔开裂后，屏蔽层出现缝隙，电磁波可通过缝隙侵入设备，导致屏蔽效果大幅下降。某电缆生产企业反映，使用纯铜箔生产时，因开裂问题，材料浪费率高达 15% 以上，不仅增加生产成本，还影响生产效率。
传统铜箔麦拉由铜箔、胶层和基材复合而成，采用单面覆胶或双面覆胶工艺实现遮罩、绝缘及导电功能，虽在一定程度上改善了纯铜箔的延展性，但新问题随之产生。首先是厚度问题，铜箔麦拉整体厚度多在 23-50μm，而当前电子设备向 “轻薄化” 发展，如手机数据线、无人机内部线缆等，空间狭小，无法容纳过厚的屏蔽层，限制了其在小型化设备中的应用。其次，胶层的存在带来环保隐患，胶层中的有机溶剂在生产和使用过程中会挥发，污染环境，不符合绿色制造要求。同时，胶层长期使用后会老化，导致铜箔与基材分离，屏蔽效果逐渐失效，缩短设备使用寿命。
传统镀铜膜通过真空镀膜工艺在基材表面形成铜层，虽具备轻薄特点，但性能和工艺存在明显不足。从性能上看，镀铜膜的面阻较高，通常在 10mΩ 以上，导电性能和屏蔽效果远不及纯铜箔，在高速信号传输场景中，易出现信号干扰问题。从工艺上看，真空镀铜流程复杂，生产效率低，且一卷镀铜膜长度通常不足 5000 米，无法满足数据中心、汽车工厂等大规模生产场景中 “万米级” 连续生产的需求，导致生产过程中需频繁换卷，影响效率。某数据线生产厂商表示，使用镀铜膜生产 USB4.0 数据线时，因屏蔽效果不足，产品合格率仅为 80%，远低于行业平均水平。
传统屏蔽材料的种种缺陷，使得行业急需一种性能更优、适配性更强的新材料，复合铜箔应运而生。
复合铜箔之所以能成为电磁屏蔽领域的新型材料，关键在于其结构设计、先进的生产工艺和出色的性能表现，有效解决了传统材料的短板。
|
|

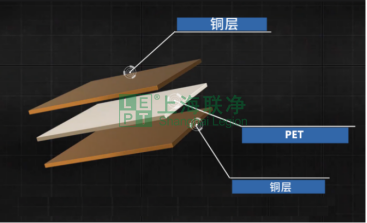

在结构设计上，复合铜箔采用 “基材 + 铜层” 的复合结构，以超薄聚酯薄膜（PET）为基材，根据需求在基材单面或双面覆盖微米级铜层，形成 “Cu-PET” 单面结构或 “Cu-PET-Cu” 双面结构。这种结构融合了 PET 基材和铜层的优势：PET 基材具备轻量化、柔韧性好的特点，能降低材料整体重量，同时提升材料的弯曲性能；铜层则保证了优异的导电性和屏蔽效果，二者结合，让复合铜箔在屏蔽性能、厚度、机械性能之间实现了平衡。以双面结构的复合铜箔为例，整体厚度可低至 10μm，仅为传统铜箔麦拉厚度的一半，能轻松适配小型化电子设备；同时，其可弯曲半径≤5mm，反复弯曲也不会出现裂纹，解决了纯铜箔 “易脆裂” 的问题。

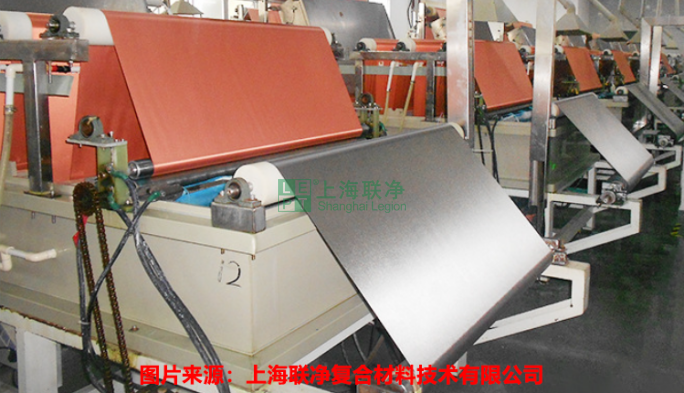

生产工艺方面，复合铜箔采用 “新型一步法” 制备技术，直接在 PET 基材表面复合铜层，无需像铜箔麦拉那样额外添加胶层。这一工艺带来多重优势：一是更环保，省去胶层后，避免了有机溶剂挥发，符合欧盟 RHS2.0 指令和 REACH 法规的环保要求，适应绿色制造趋势；二是提升生产效率，“一步法” 工艺流程短，可实现一次成型，且能生产 “万米级” 卷装的复合铜箔，满足大规模连续生产需求；三是提高产品良率，相比传统真空镀铜工艺，“一步法” 工艺稳定性更高，产品良率提升至 95% 以上，降低了生产成本。某材料生产企业数据显示，采用 “一步法” 生产复合铜箔，生产效率较真空镀铜工艺提升 30%，单位成本降低 20%。
性能表现上，复合铜箔在关键指标上远超传统材料。在导电性能方面，其单面方阻最低可控制在 5mΩ 以下，优于镀铜膜（10mΩ 以上），接近纯铜箔水平，能有效保障信号传输的稳定性；在屏蔽效能上，复合铜箔屏蔽效能≥85dB@1GHz，意味着可阻挡 99.9999995% 以上的电磁波，即使在复杂电磁环境中，也能有效隔绝干扰；在机械性能上，复合铜箔的抗拉强度出色，纵向（MD）和横向（TD）抗拉强度均超过 200MPa，在电缆加工、设备安装及长期使用过程中，不易出现断裂、损坏，确保屏蔽层长期有效。此外，复合铜箔还具备良好的耐温性，适配军工、航天等极端环境下的使用需求。
凭借结构、工艺和性能上的优势，复合铜箔的应用场景不断拓展，已深入军工、汽车电子、航天航空、消费电子等多个关键领域，为不同场景的电磁屏蔽需求提供解决方案。
在军工领域，复合铜箔是保障设备抗干扰能力和安全性的重要材料。航空器在飞行过程中，不仅要应对复杂的电磁环境，还需防范雷击风险。复合铜箔因具备优异的导电性和屏蔽效能，被用于制作航空器的雷击防护层，既能快速疏导雷击产生的巨大电流，避免电流损坏设备，又能隔绝外界电磁干扰，保障通信、导航系统正常工作。此外，军用无人机、雷达设备的内部线缆，也大量采用复合铜箔作为屏蔽层。在敌方电磁干扰环境下，复合铜箔能有效阻挡干扰信号，确保无人机精准执行侦察、通信任务，雷达设备稳定探测目标，为军事行动提供保障。
汽车电子领域，随着新能源汽车和自动驾驶技术的发展，对电磁屏蔽的需求大幅提升，复合铜箔成为车载设备的理想屏蔽材料。新能源汽车内部包含车载导航、自动驾驶传感器、高速数据总线等大量电子设备，这些设备需传输高速信号，若受电磁干扰，可能导致自动驾驶系统判断失误，引发安全事故。复合铜箔凭借轻薄、高屏蔽效能的特点，被广泛应用于车载线缆：车载高速数据总线采用复合铜箔屏蔽层，可隔绝电机、电池等设备产生的电磁干扰，确保数据传输 “零延迟”“零丢包”；汽车摄像头和雷达传感器的线缆使用复合铜箔后，能避免信号串扰，让传感器精准捕捉路况信息，提升自动驾驶系统的可靠性。某汽车制造商表示，采用复合铜箔后，车载电子设备的故障发生率降低了 25%，自动驾驶系统的稳定性显著提升。
航天航空领域对材料性能要求极为严苛，不仅需要材料具备优异的屏蔽效能，还需满足轻量化、耐极端环境的需求，复合铜箔恰好符合这些要求。航天器在太空环境中，需承受真空、高低温（-50℃至 150℃）等极端条件，传统屏蔽材料要么重量过大，增加航天器发射成本，要么在极端温度下性能衰减。复合铜箔密度远低于纯铜箔，能有效减轻航天器重量，降低发射成本；同时，其 PET 基材和铜层耐温性出色，在极端环境下仍能保持稳定的屏蔽性能和机械性能，因此被用于航天器内部线缆、仪器设备的屏蔽层，保障航天器在太空运行过程中，电子设备不受电磁干扰，正常传输数据、执行指令。

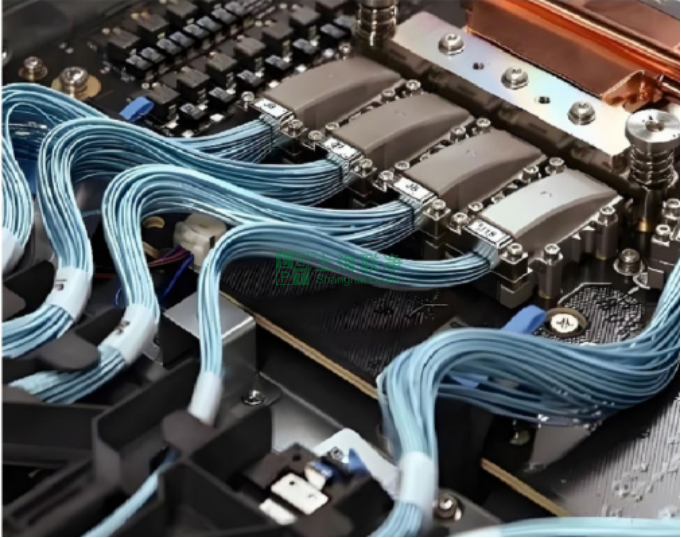

消费电子领域，复合铜箔的应用与人们日常生活息息相关。当前主流的 USB4.0 数据线、HDMI2.1 数据线，需实现 “千兆级” 高速传输，对信号完整性要求极高，若受电磁干扰，会出现画面卡顿、文件传输中断等问题。复合铜箔的高屏蔽效能，能有效隔绝外界干扰，确保信号稳定传输。例如，使用复合铜箔屏蔽的 USB4.0 数据线，传输一部 4K 电影的时间较传统材料缩短 30%，且传输过程中无卡顿、中断现象。此外，AI 服务器的铜缆互联也依赖复合铜箔，服务器之间通过复合铜箔屏蔽的线缆传输数据，能避免信号串扰，提升数据处理效率，为云计算、人工智能应用提供稳定的硬件支撑。
为满足不同领域、不同场景的差异化需求，复合铜箔推出了三大核心类型，并在铜层、基材厚度上提供灵活定制服务，确保材料能精准适配实际应用场景。
不同领域、不同场景对屏蔽材料的需求千差万别。为了满足多样化的需求，复合铜箔推出了三大核心类型，并且在铜层、基材厚度上提供灵活定制，真正做到 “按需匹配”。

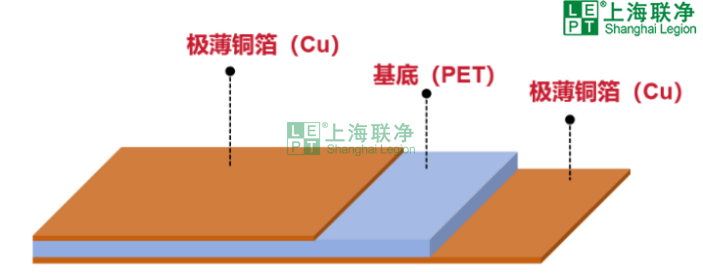

第一种是Cu-PET-Cu 双面型，这是应用最广泛的类型。它在 PET 基材的双面都覆盖了铜层，屏蔽效果 “拉满”，适合对屏蔽效能要求高的场景，比如军工设备、航天航空仪器、数据中心服务器线缆等。双面型复合铜箔的铜层厚度可选 1μm、2μm、3μm，PET 基材厚度可选 4μm、6μm、8μm、12μm。比如在军工领域，为了确保屏蔽效果，会选择 3μm 铜层 + 8μm PET+3μm 铜层的组合，单面方阻可低至 5mΩ，屏蔽效能超过 90dB@1GHz；而在消费电子领域，为了追求轻薄，会选择 2μm 铜层 + 6μm PET+ 2μm 铜层的组合，整体厚度仅 10μm，能轻松适配数据线、耳机线等细小线缆。

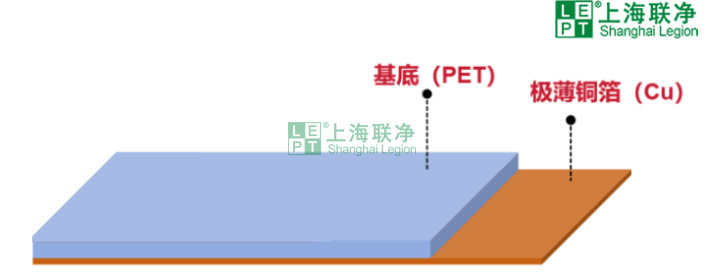

第二种是Cu-PET 单面型，它只在 PET 基材的一面覆盖铜层，虽然屏蔽效能比双面型稍低，但胜在更轻薄、成本更低，适合对屏蔽要求中等、追求轻量化的场景，比如汽车摄像头线缆、小型电子设备内部连接线等。单面型的铜层和基材厚度同样可定制，比如汽车摄像头线缆常用 1μm 铜层 + 4μm PET 的组合，整体厚度仅 5μm，不会增加摄像头模块的体积，同时能满足基础的屏蔽需求，避免信号受到车内电机、灯光等设备的干扰。
第三种是Cu-PET - 背胶型，它在单面型或双面型的基础上，增加了一层背胶，主要优势是 “安装便捷”。传统屏蔽材料需要用额外的胶水粘贴，不仅工序繁琐，还可能因为胶水选择不当影响屏蔽效果；而背胶型复合铜箔撕开保护膜就能直接粘贴，尤其适合复杂曲面、不规则形状的设备，比如无人机外壳内部、汽车仪表盘的电子元件等。背胶型的铜层和基材厚度可根据安装场景调整，背胶的粘性也有不同选择，比如在高温环境下使用的背胶，会采用耐高温胶水，确保长期使用不会脱落。
除了这三大类型，复合铜箔还在有害物质、包装方式上满足行业标准。它符合欧盟的 RHS2.0 指令和 REACH 法规，不含铅、汞等有害物质，属于环保材料，适合出口和绿色制造需求。包装方式则有轴式和盘式两种，轴式可选 30mm、76.2mm（3 英寸）、152mm（6 英寸）规格，盘式可选 50.8mm（2 英寸）、76.2mm（3 英寸）、152mm（6 英寸）规格，能适配不同的生产设备，方便企业使用。
复合铜箔的出现，不仅解决了传统屏蔽材料的诸多痛点，还推动了电磁屏蔽技术的升级，为多领域设备稳定运行提供了保障，其未来发展潜力值得期待。
从当前行业趋势来看，5G、AI、自动驾驶、航天航空等领域的快速发展，对电磁屏蔽材料提出了更高要求：更轻薄（满足设备小型化需求）、更高屏蔽效能（应对更复杂的电磁环境）、更环保（符合绿色制造趋势）、更低成本（提升企业竞争力）。复合铜箔在这些方面具备先天优势，且仍有提升空间。未来，随着技术不断创新，复合铜箔可能实现更薄的厚度（如整体厚度低于 5μm）、更高的屏蔽效能（如屏蔽效能突破 100dB@1GHz），同时可能采用可降解 PET 基材，进一步提升环保性能，适配更多高端场景需求。
对企业而言，选择复合铜箔作为屏蔽材料，不仅能提升产品的稳定性和竞争力，还能降低生产成本、满足环保要求，顺应行业发展趋势。对消费者而言，复合铜箔虽 “隐形”，但却在默默改善日常生活体验 —— 让手机信号更稳定、数据线传输更快、自动驾驶更安全，这些都离不开复合铜箔的支撑。
在电磁环境日益复杂的当下，复合铜箔已从单纯的 “屏蔽材料”，逐渐成为支撑高端制造业发展的 “核心材料”。随着技术的持续迭代和应用场景的不断拓展，复合铜箔将在电磁屏蔽领域发挥更大作用，为各行各业的高质量发展保驾护航。
