一、500℃烧不坏、弯折 1 万次不断：聚酰亚胺凭什么成 "材料金字塔尖"？

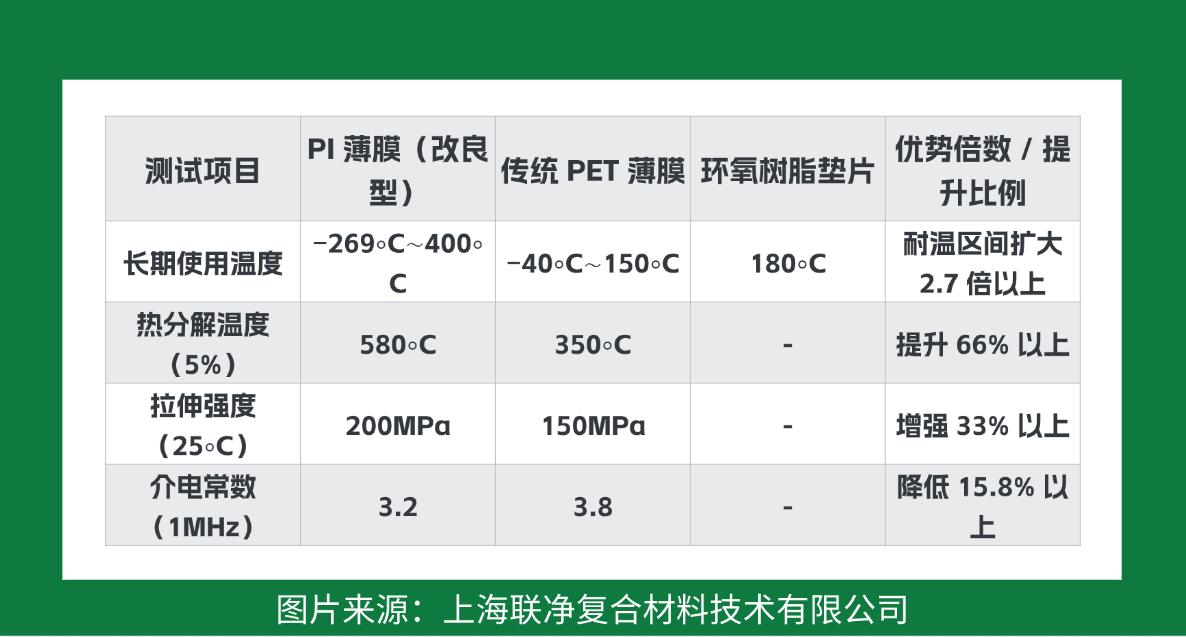

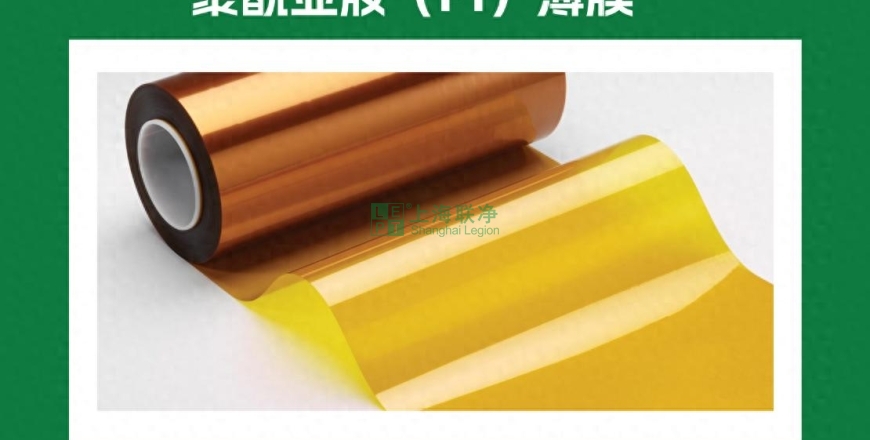

在深圳某半导体封装厂的实验室里，工程师们做过这样一个实验：将三种材料同时置于高温炉中 —— 环氧树脂在 200℃时开始软化，PET 薄膜在 300℃分解，而聚酰亚胺薄膜在 500℃恒温 1 小时后，质量损失仅 1%。这种 "烈火焚身仍不屈" 的特性，让它在芯片封装领域站稳了脚跟。

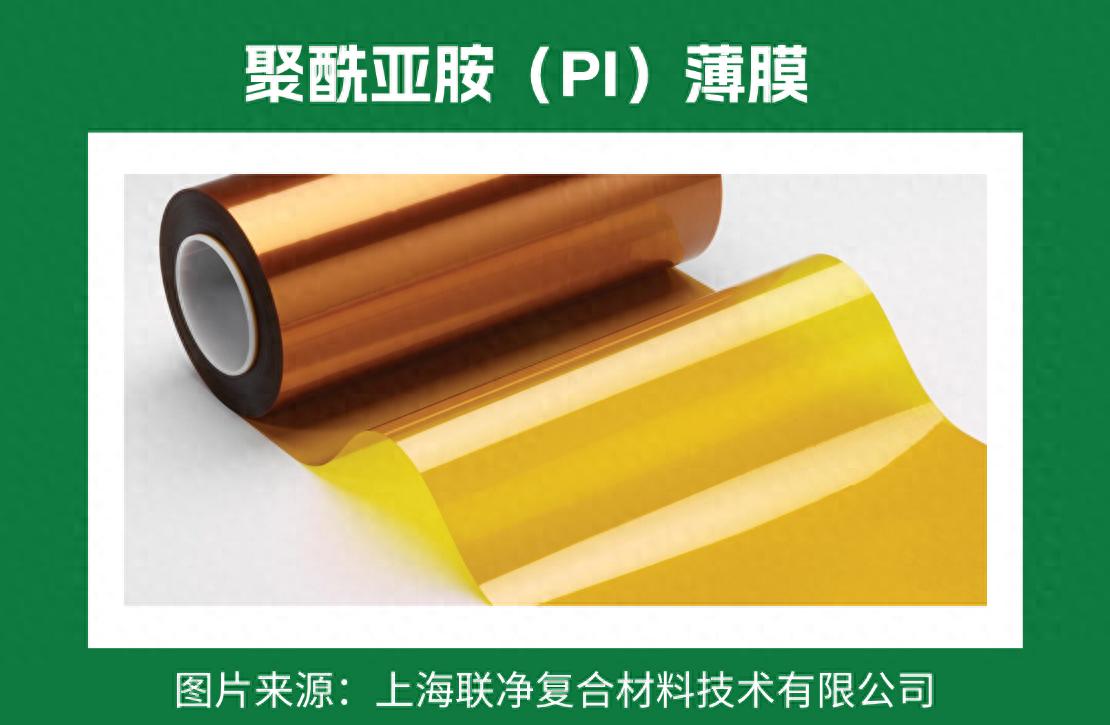

分子结构藏着 "超能力"

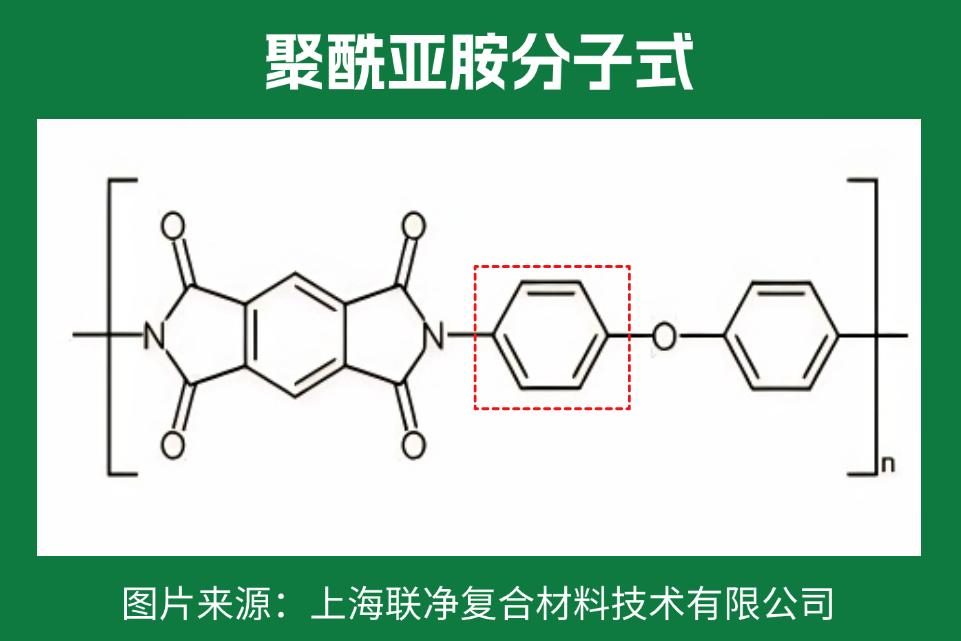

聚酰亚胺（PI）的分子链中镶嵌着独特的酰亚胺基团（—R—CO—NH—CO—R--），这种紧密排列的化学结构形成了天然的 "防护网"。其自由体积低至 0.08nm³，相当于头发丝直径的百万分之一，这使得它既能承受 200MPa 以上的拉伸强度（约为钢铁的 1/5），又能实现 1mm 半径的弯折 —— 这种 "刚柔并济" 的特质，完美适配了芯片封装中既要固定元器件又要适应热胀冷缩的需求。
电性能更是 "降维打击"
在 5G 芯片的高频信号传输中，聚酰亚胺的介电常数仅 3.2（1MHz 下），比传统材料低 20% 以上。更惊人的是，它的体积电阻率高达 10¹⁶Ω・cm，即便在 200℃高温下仍能保持 95% 的绝缘性能。这意味着，当芯片运行时产生大量热量，聚酰亚胺既不会成为信号传输的 "绊脚石"，也不会因高温失效 —— 这正是英特尔在 10nm 制程中选择它作为应力缓冲层的核心原因，仅此一项就将芯片良率从 80% 提升到 90% 以上。
二、省两步工序、提三成良率：光敏聚酰亚胺的 "工艺减法" 魔法
如果说传统聚酰亚胺是 "全能卫士"，那么光敏聚酰亚胺（PSPI）就是 "精准操控大师"。在台积电 CoWoS 封装产线的显影车间里，紫外光扫描过芯片表面后，PSPI 薄膜像被施了魔法般，自动 "雕刻" 出微米级的电路图案 —— 这个过程比传统工艺节省了两道关键工序，却将精度提升了一个数量级。
从 "四步走" 到 "一步成" 的革命

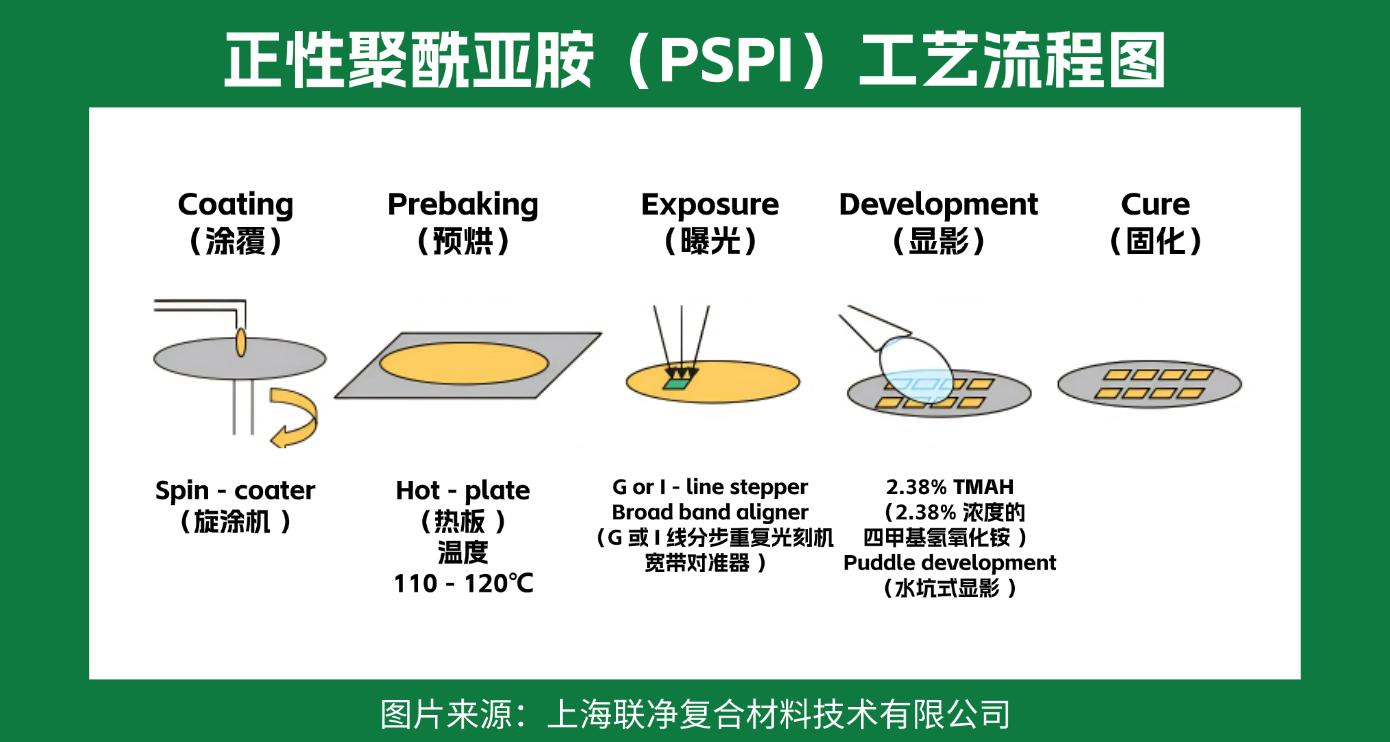

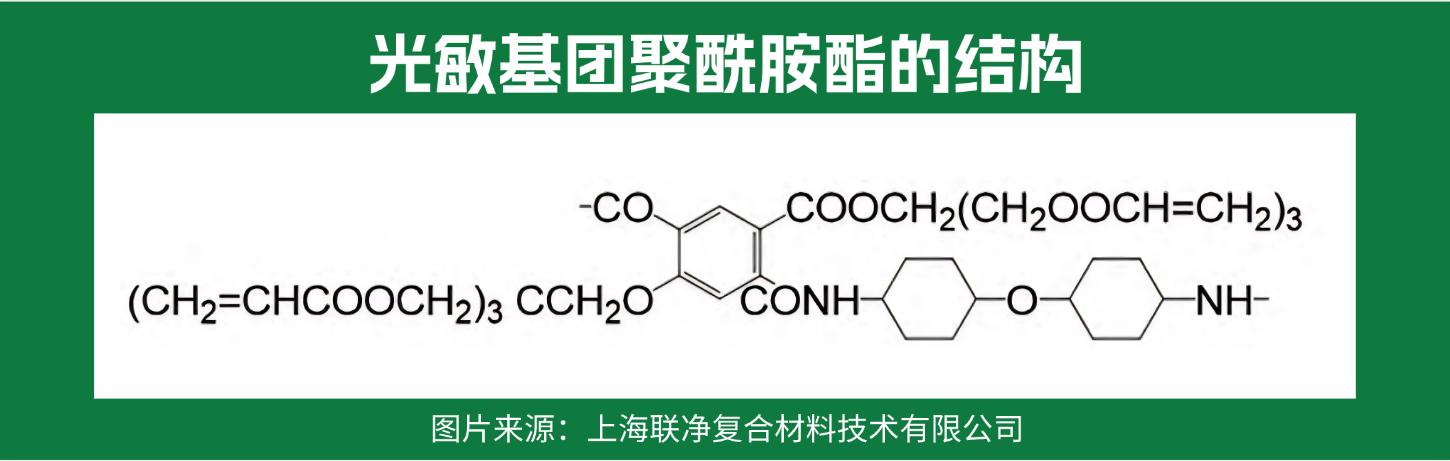

传统 PI 材料要实现图形化，必须经过 "涂覆 - 光刻胶掩模 - 刻蚀 - 去胶" 四个步骤，不仅流程繁琐，刻蚀过程中还可能损伤芯片表面。而 PSPI 通过在分子链中引入光敏基团（如环氧基、双键），只需 "涂覆 - 曝光 - 显影 - 固化" 就能直接成型。就像用激光打印机替代手工雕刻，效率提升的同时，图案边缘粗糙度可控制在 50nm 以内 —— 这对 3D 封装中高密度布线至关重要。
AI 芯片的 "隐形功臣"
在英伟达 H100 芯片的再布线层（RDL）中，PSPI 扮演着双重角色：作为绝缘介质，它的低介电特性保障了 100Gbps 高速信号传输；作为结构支撑，它能缓冲不同材料间的热应力，使芯片在反复冷热循环中不易开裂。数据显示，采用 PSPI 的 RDL 层，信号延迟降低 15%，可靠性测试通过率提升至 99.2%。
三、25% 年增速背后：PSPI 如何承包半导体的 "未来赛道"？

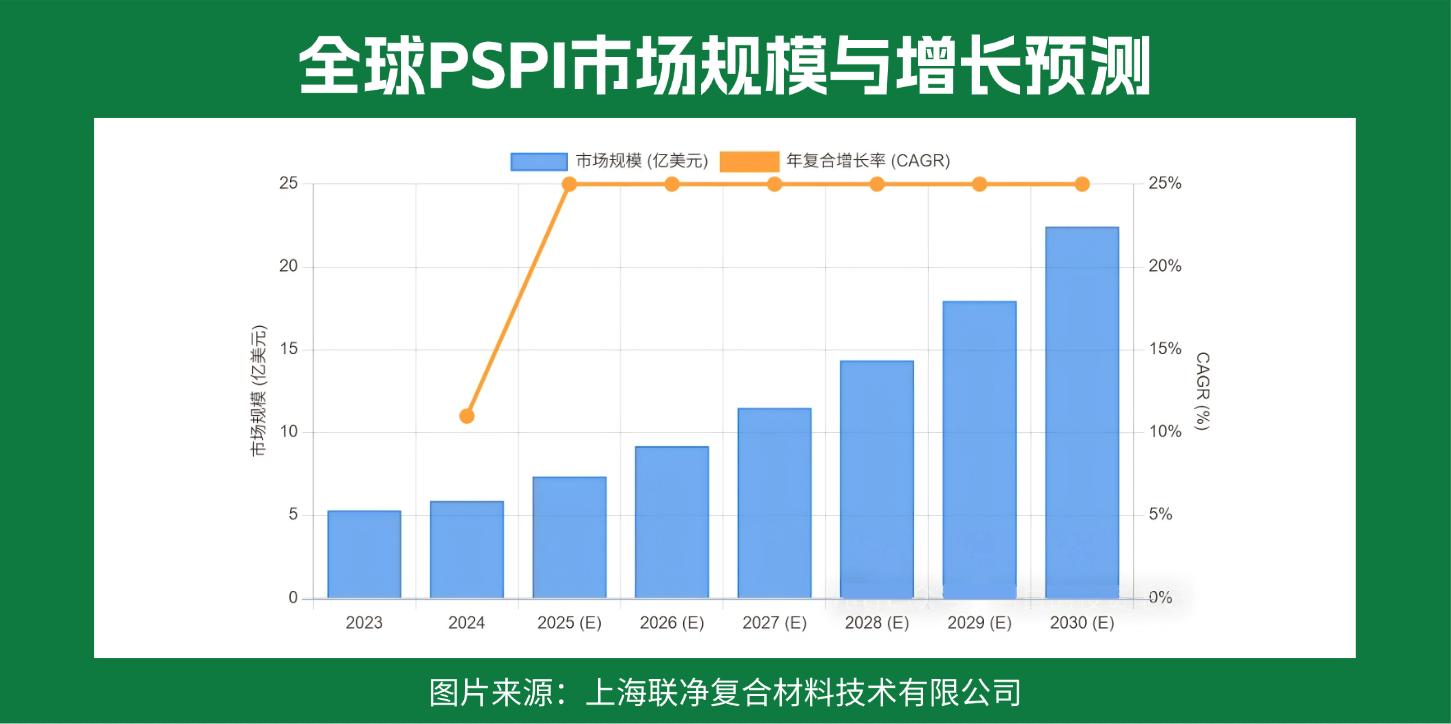

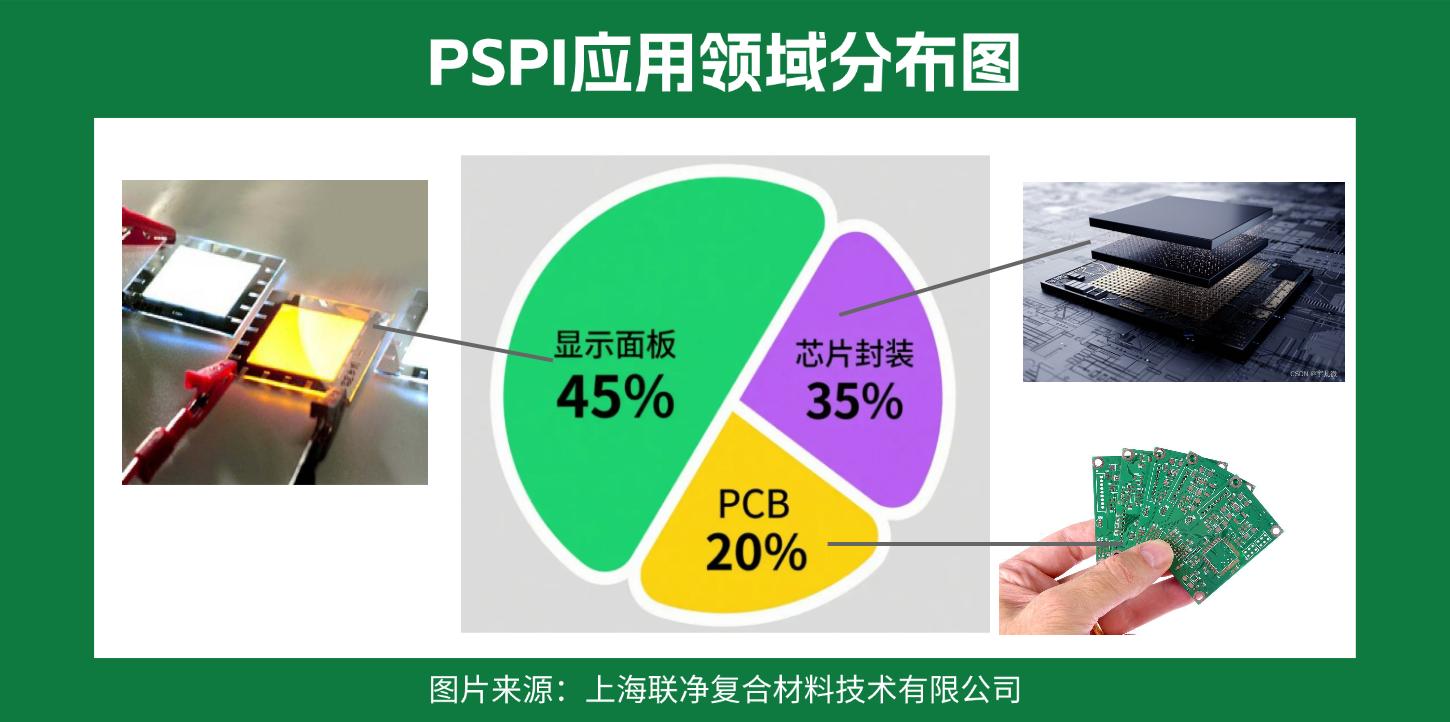

当市场研究机构预测 PSPI 行业将以 25% 的年增速狂奔至 2030 年的 25 亿美元规模时，很多人疑惑：这种材料究竟在哪些领域 "大杀四方"？答案藏在 AI 服务器的机房里，折叠手机的铰链处，甚至新能源汽车的自动驾驶芯片中。
先进封装的 "必选项"
在 2.5D/3D 封装领域，PSPI 已成为异构集成的 "粘合剂"。作为缓冲涂层，它能将芯片与封装基板间的应力降低 40%，解决了 Chiplet 堆叠中的开裂难题；作为再布线层介质，它支持 5μm 以下线宽，使单个芯片的 I/O 接口数量突破 1 万个 —— 这正是 AMD MI300X 芯片实现 13 个 Die 集成的关键。

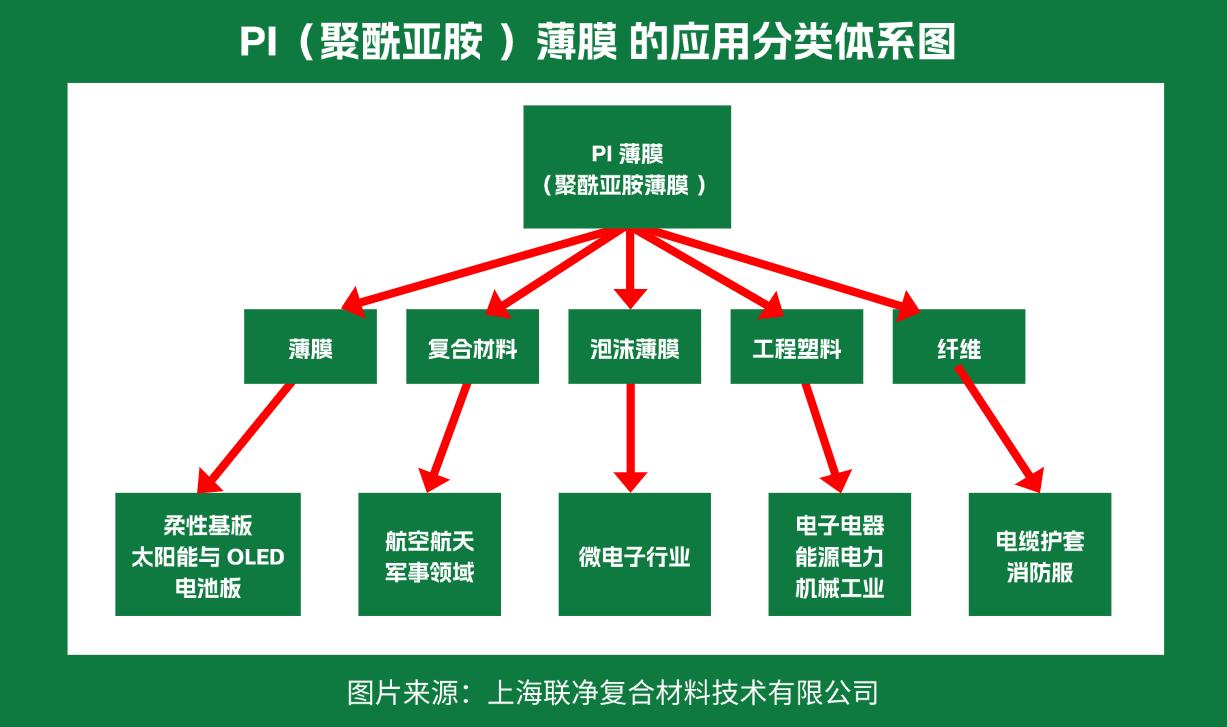

跨界应用的 "多面手"
在柔性显示领域，PSPI 的耐弯折特性让三星 Galaxy Fold 的屏幕能承受 20 万次折叠；在汽车电子中，它的耐温性满足了发动机舱内 150℃的长期工作环境；甚至在 6G 通信的毫米波天线中，它的低损耗特性成为信号传输的 "绿色通道"。
四、"一超多强" 格局下：全球玩家如何争夺材料制高点？

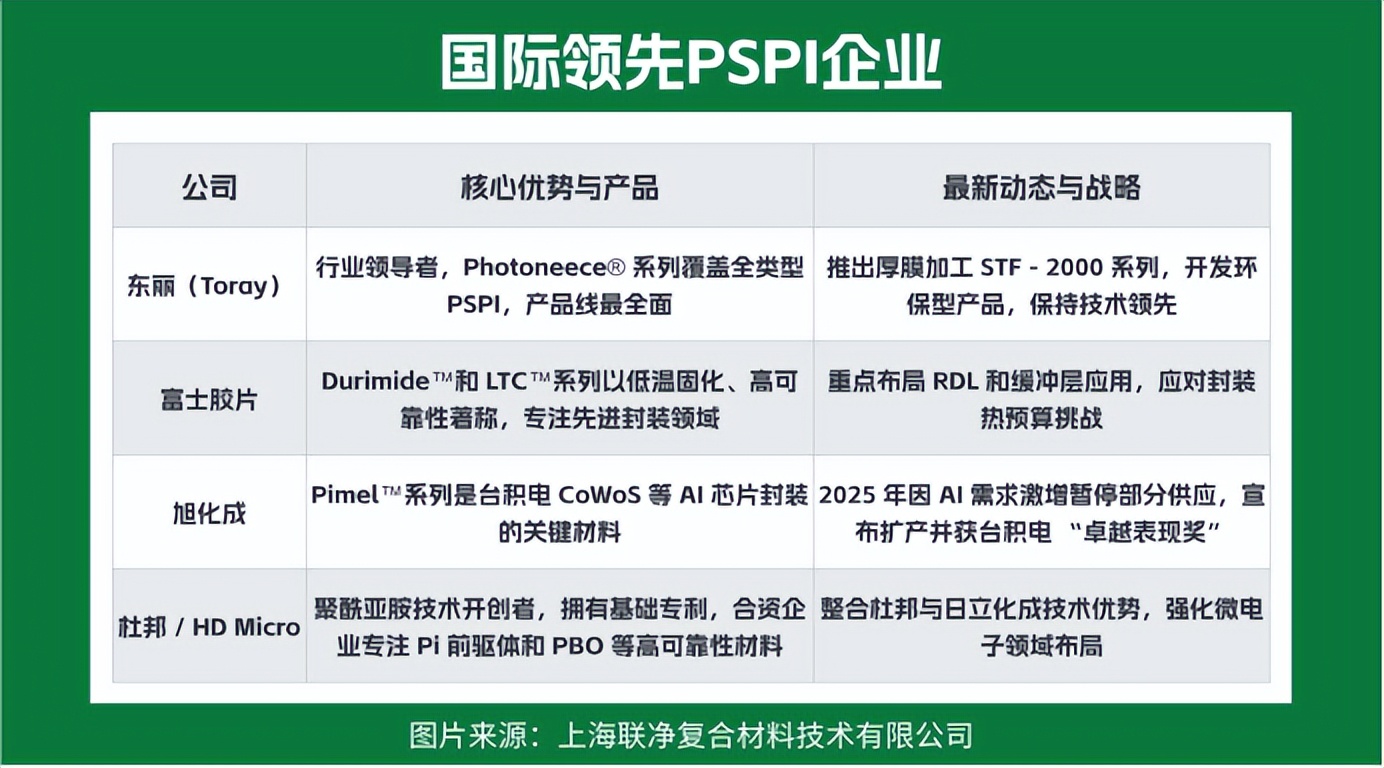

走进东京都的东丽材料研究所，墙上的专利地图密密麻麻标注着 PSPI 的技术节点 —— 这家公司占据全球 PSPI 市场 35% 的份额，其 Photoneece® 系列产品几乎垄断了高端封装领域。但在韩国华城的三星电机工厂，旭化成的 Pimel™材料正被源源不断地用于 3nm 封装产线 —— 全球市场的 "暗战" 早已打响。
国际巨头的 "技术护城河"
东丽凭借全系列产品覆盖，推出的厚膜加工 STF-2000 系列可满足 100μm 以上涂层需求；富士胶片的 Durimide™系列以低温固化（180℃）技术，解决了柔性基板的耐热难题；旭化成更因 Pimel™成为台积电 CoWoS 产线的核心供应商，2025 年甚至因 AI 需求激增而短暂断供。
国产替代的 "突围战"
在国内，长春高琦等企业已实现中低端 PI 薄膜的量产，但高端 PSPI 仍依赖进口。不过转机正在出现：某国产 PSPI 在可靠性测试中，经过 1000 小时 150℃高温高湿实验后，绝缘电阻保持率达 92%，接近国际一线水平。随着国内 8 英寸先进封装产线的扩建，本土材料商正加速突破光刻灵敏度和分辨率瓶颈。
五、12μm 超薄化、自修复功能：聚酰亚胺的 "进化路线图"
当华为实验室测试 12μm 超薄 PI 薄膜的拉伸性能时，当中科院团队研发的自修复 PI 材料在划伤后 24 小时自动愈合时，我们看到的不仅是材料性能的突破，更是半导体封装范式的重塑 —— 这些创新正在定义下一代电子设备的可能性。
性能升级的 "三大方向"
· 超薄化：12μm 以下的 PI 薄膜已能满足芯片封装的轻量化需求，而 5μm 级产品正在研发中，未来可用于柔性电子皮肤等前沿领域；
· 功能复合：通过纳米掺杂技术，PI 的导热率有望从 0.17W/(m・K) 跃升至 200W/(m・K)，解决高功率芯片的散热难题；
· 智能响应：添加形状记忆聚合物的 PI 材料，能在温度变化时自动调整应力分布，特别适合航天等极端环境。
绿色制造的 "必答题"
环保型 PSPI 已提上日程：东丽开发的可降解 PI 前驱体，在废弃后能被微生物分解；国内团队研发的无铅显影液，将 VOC 排放降低 60%。这些创新不仅响应了碳中和要求，更能降低对进口材料的依赖 —— 据测算，若实现 PSPI 国产化，我国半导体封装材料成本可降低 30%。
从实验室的分子设计到量产线的工艺优化，聚酰亚胺材料的每一次迭代都在推动半导体行业向前一步。当我们期待国产芯片突破技术壁垒时，或许更应关注这些 "隐形冠军" 材料的突围 —— 毕竟，能撑起芯片未来的，从来都不只是制程工艺，还有那些默默守护它的 "黄金铠甲"。
