当新能源汽车的充电时间从小时级压缩到分钟级，当智能手机续航突破三天大关，背后都离不开储能技术的革新。超级电容器作为介于电池与传统电容之间的 “能量快手”，凭借快充快放、循环寿命超 10 万次的优势，正成为新能源领域的 “潜力股”。但你知道吗？这种神奇器件的性能瓶颈，竟曾卡在一张薄薄的 “纸” 上 ——碳纤维纸电极的表面光滑问题，一度让科学家们头疼不已。
一、看似完美的碳纤维纸，为何成了储能 “绊脚石”？
在超级电容器的核心部件中，电极材料相当于 “能量仓库”，直接决定着器件的储电能力。碳纤维纸（CFP）曾因三大优势被寄予厚望：导电性堪比金属、耐酸碱腐蚀的化学稳定性、比传统电极轻 50% 的便携性。然而，在电子显微镜下，研究者们发现了致命缺陷：表面光滑如镜，几乎没有可供电荷附着的 “落脚点”。
这种 “先天不足” 导致两个严重问题：一是比表面积（单位质量材料的表面积）过小，相当于仓库只有一层且面积狭小；二是活性材料（负责储电的关键物质）难以稳定附着，充放电几次就会 “脱落跑路”。数据显示，未改性的碳纤维纸电极能量密度仅为 5 Wh/kg，远低于动力电池 200 Wh/kg 的水平。
二、造纸术 + 纳米技术：给碳纤维纸 “造房子” 的黑科技
解决问题的第一步，是从 “地基” 入手。研究者们借鉴传统造纸的湿法成型技术，将短切碳纤维像抄纸一样均匀铺展，制成结构疏松多孔的基材。这种工艺就像用细钢筋搭建网状骨架，既保证了机械强度（可弯曲 1000 次不破裂），又预留出大量 “空间”。
但这还不够。真正的突破来自化学镀铜与碱辅助氧化的 “组合拳”：先通过化学镀铜在碳纤维表面形成纳米级 “锚点”，再用碱液腐蚀出细微孔洞，最终让氢氧化铜（Cu (OH)₂）纳米棒像竹林一样在表面和内部扎根。

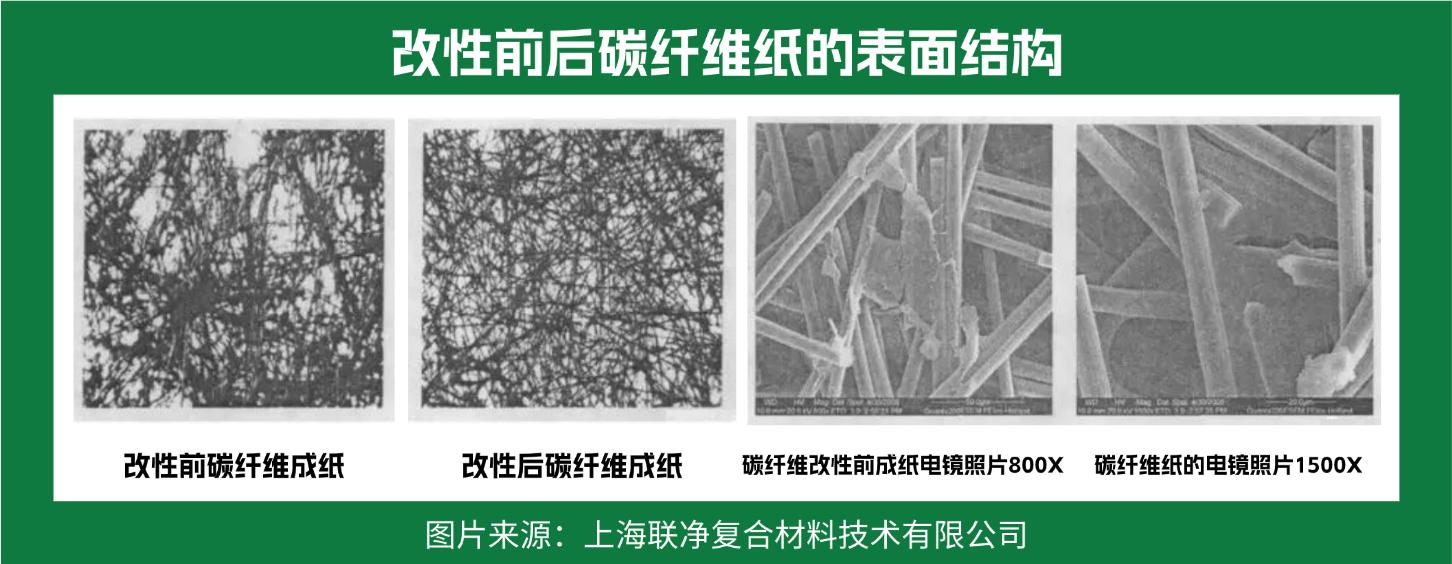

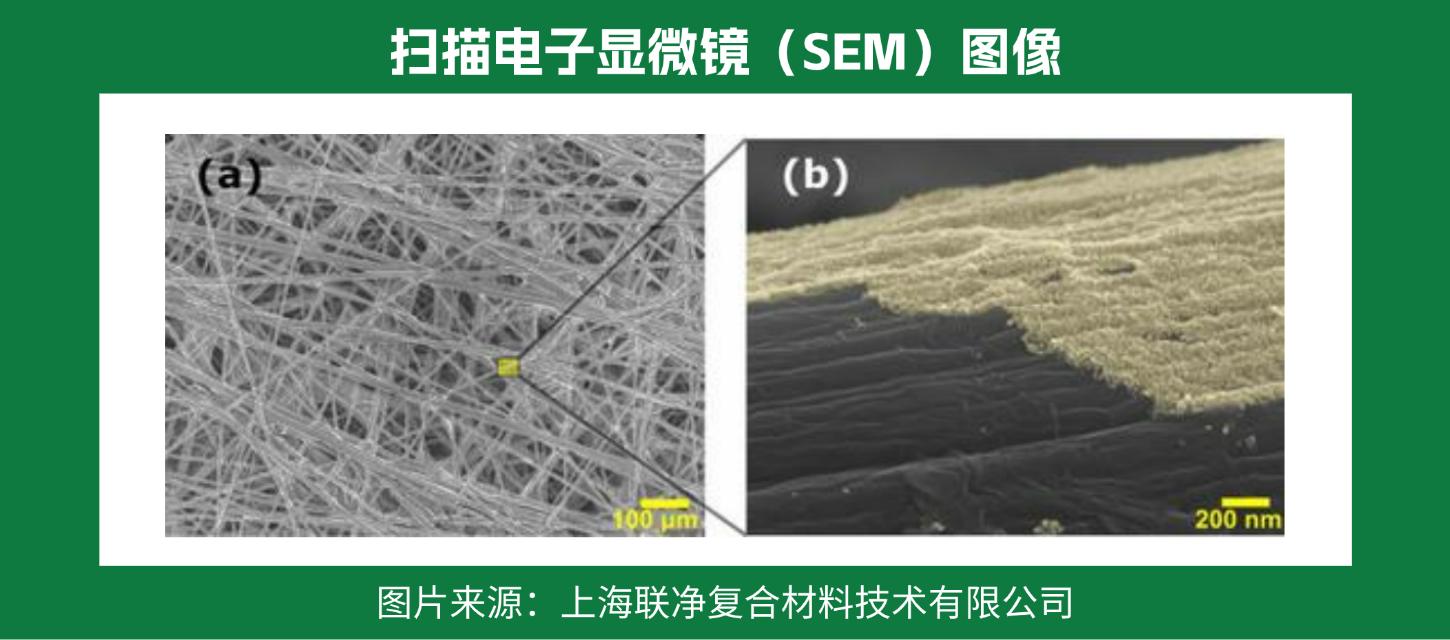

电子显微镜下的改性表面堪称 “微观森林”—— 直径仅 20 纳米的纳米棒密集排列，比表面积一下提升了 30 倍。更关键的是，这些纳米棒与碳纤维形成了 “你中有我” 的结合结构，活性材料脱落率从 30% 降至 5% 以下。
三、高温 “烤” 出多孔海绵：让电荷跑起来的秘密
当纳米棒矩阵解决了 “住得下” 的问题，科学家们又盯上了 “跑得快” 的需求。电荷在电极中的传输效率，直接影响超级电容器的充放电速度。传统碳纤维表面缺乏氧官能团（OFGs），就像没有路标，电荷容易 “迷路”。
研究者们想到了一个巧妙的办法：高温退火 + 液相氧化。先将碳纤维纸在惰性气体中加热到 800℃，让表面形成蜂窝状多孔结构；再用氧化剂 “洗礼”，在孔壁上 “嫁接” 大量氧官能团。这种处理让电极表面变成了富含 “交通枢纽” 的多孔海绵。
测试数据显示，改性后的电极润湿性（电解质渗透能力）提升 40%，电荷传输电阻降低 60%。形象地说，原本需要 10 分钟充满的电容器，现在只需 4 分钟就能 “满血复活”。
四、给纳米棒 “穿外衣”：1T-MoS₂如何让寿命翻倍？
即便解决了表面积和传输问题，活性材料的长期稳定性仍是难题。充放电循环中，纳米棒可能因体积膨胀而断裂。这时，一种叫 1T-MoS₂的 “金属外衣” 登场了。
1T-MoS₂是二硫化钼的金属相变体，导电性是常见半导体相的 100 倍，且层间距离大，能像 “弹簧” 一样缓冲体积变化。研究者们通过液相剥离技术，将 1T-MoS₂薄片均匀包裹在 Cu (OH)₂纳米棒表面，形成 “棒 - 片” 异质结构。
这种设计带来了惊人效果：电极经过 2 万次循环后，电容保持率从 65% 提升到 92%，相当于原本能用 5 年的器件，现在能服役 9 年。更意外的是，1T-MoS₂本身的储电能力让总能量密度再增 20%。
五、双层中空设计：突破电压天花板的终极方案
传统超级电容器的工作电压被电解质限制在 1.2-1.6V，就像汽车被限速在 60 公里 / 小时。如何 “踩油门”？研究者们将目光投向了电极结构创新。
他们将静电纺丝与湿法成型结合，制备出双层多孔中空碳纤维纸：外层富含氧空位（增强氧化还原反应），内层保持高导电性。这种结构能适配不同电解质，就像 “双燃料发动机” 兼容汽油和柴油。
基于该技术的超级电容器若应用于电动汽车，理论上可支持‘充电 5 分钟续航 200 公里’的快充场景，但实际落地还需解决充电桩功率匹配、系统集成等问题。
六、“魔法” 是如何炼成的？碳纸制备大揭秘

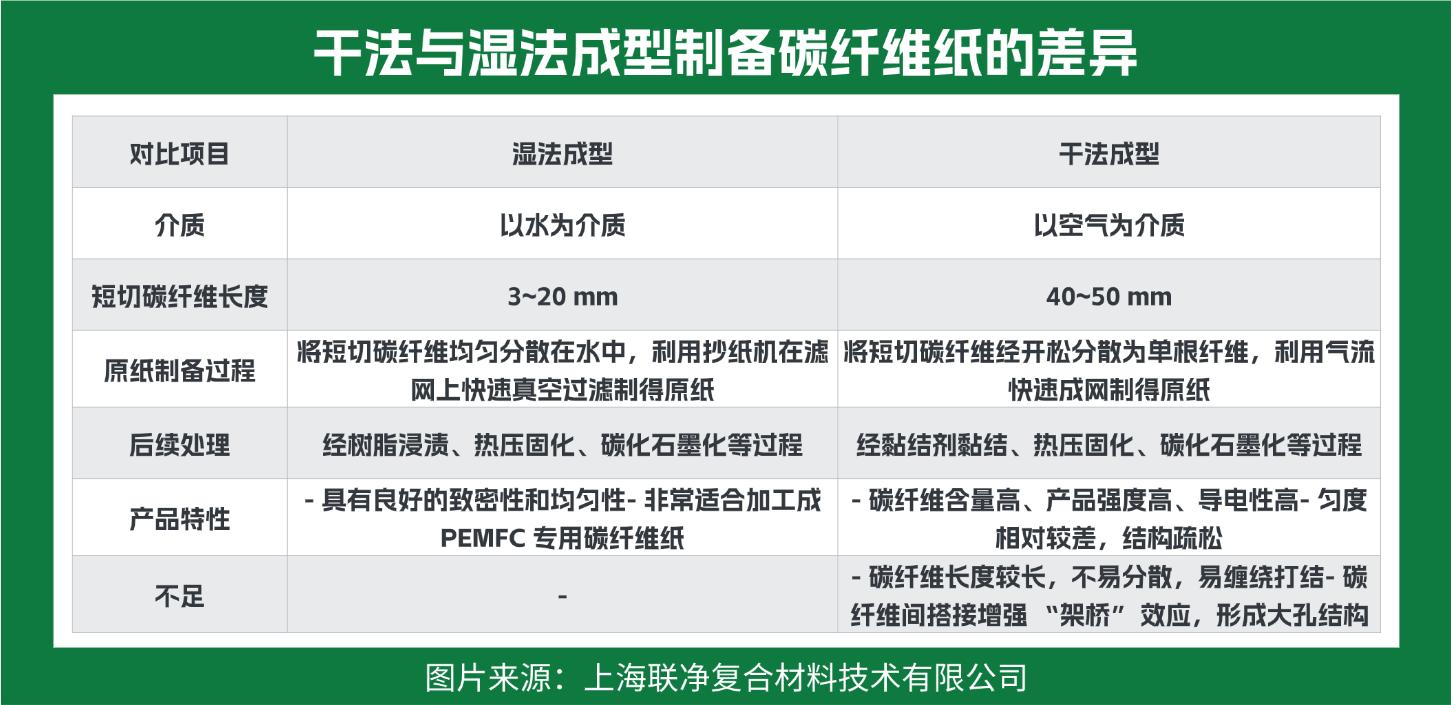

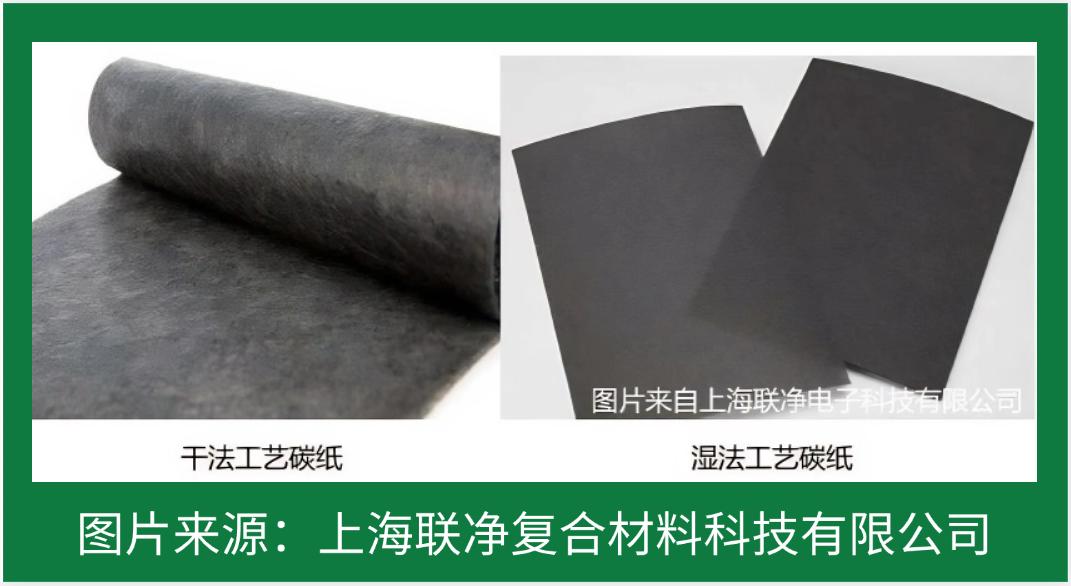

湿法成型凭借水介质和较短的纤维长度，能获得更均匀致密的碳纤维纸，适合 PEMFC 等对结构均一性要求高的场景；而干法成型以空气为介质，使用较长纤维，虽能提升产品的碳纤维含量、强度和导电性，但纤维分散难度大，易导致产品匀度差、结构疏松。两者的差异主要源于介质、纤维长度及工艺过程的不同，进而影响了最终产品的性能和适用场景。
上海联净深耕非标设备制造领域，凭借自主创新突破技术瓶颈，推出国产化热压设备整体解决方案，以性能比肩进口、成本优势显著、服务响应高效的特点，助力企业降本增效，推动产业链自主可控。

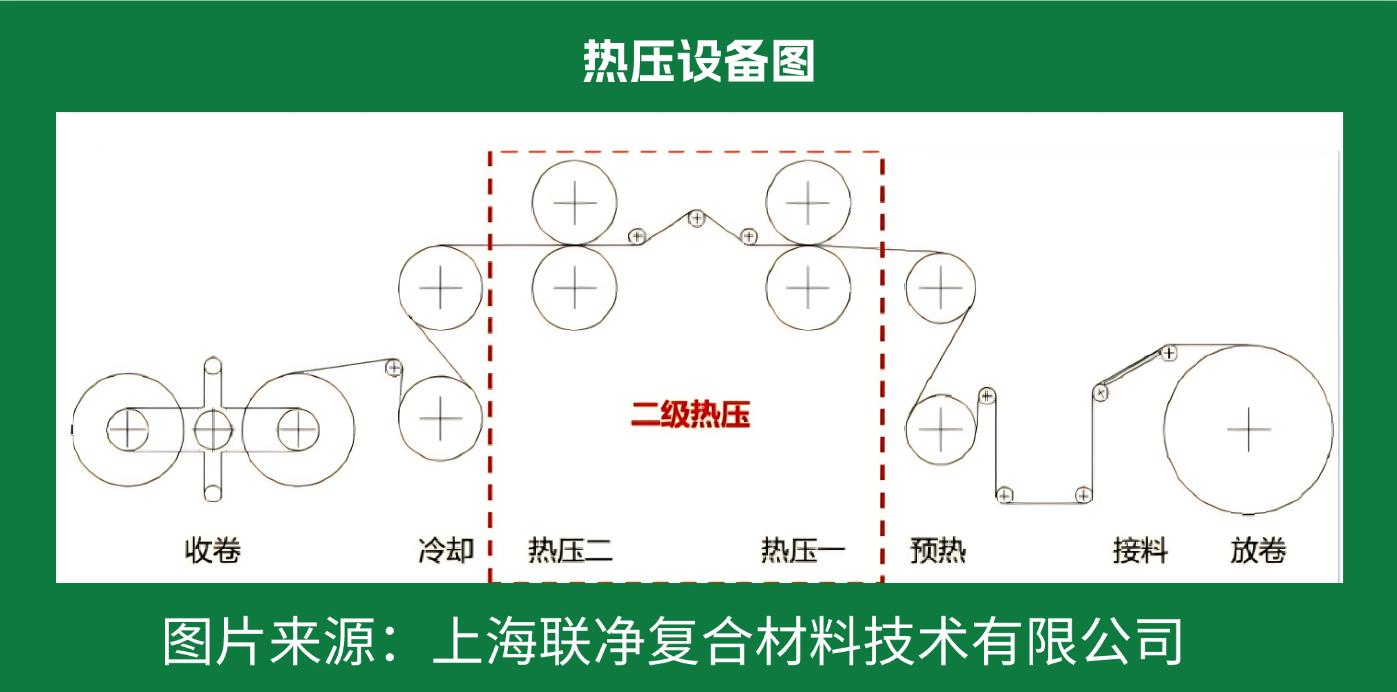

n 采用二级热压与精准温控系统
上海联净热压设备采用二级热压方式，在热压过程中对纸张进行多阶段处理。分为预压段与热压段，温度波动范围严格控制在±1℃以内。精准的温度管理确保了特种纸张在热压条件下的塑化黏合机制，使抗拉强度、厚度均匀性及断裂伸长率等性能指标显著提升。

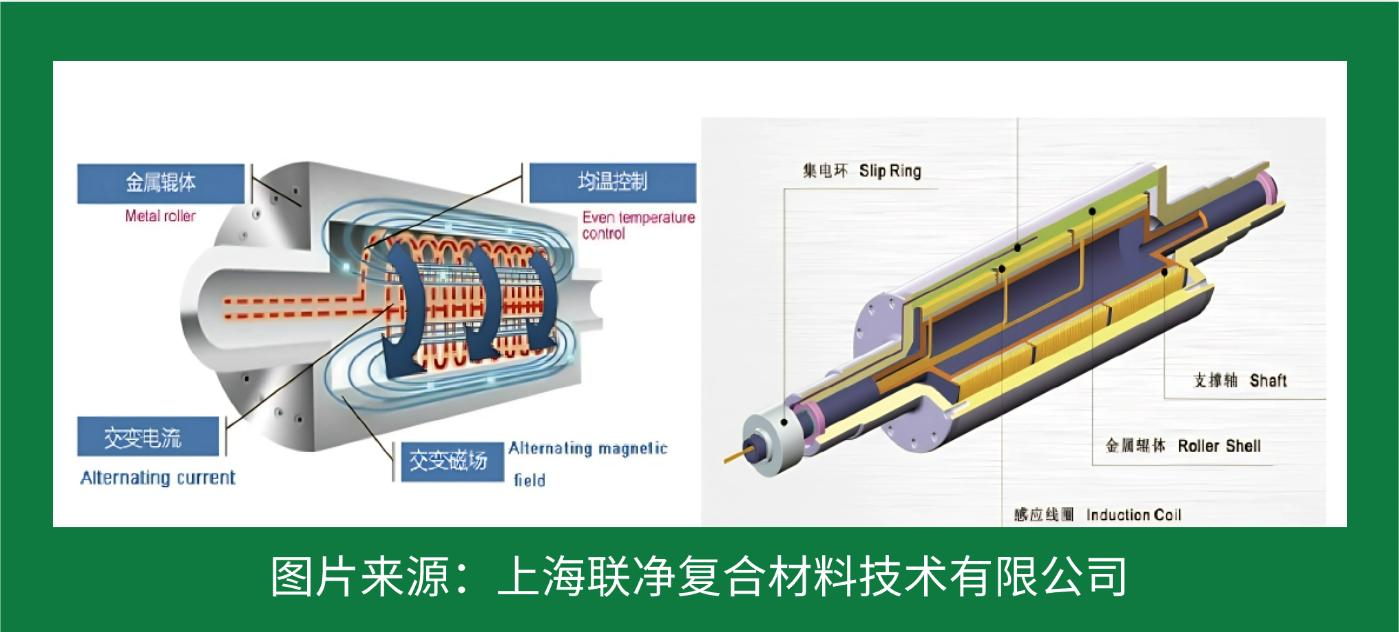

热压辊采用该公司的专利技术的电磁感应加热辊，锻造合金钢；机械精度：±0.001mm（@RT），±0.005mm（@PT）；最高温度450℃，辊面温差±1℃；辊体硬度≥HRC58，硬化深度度≥8mm。
n 高温热磨工艺及中高设计：
高温热磨技术：该公司攻克了加热辊450℃的热磨工艺，使加热辊在高温工艺条件下，辊筒机械精度得到保证。

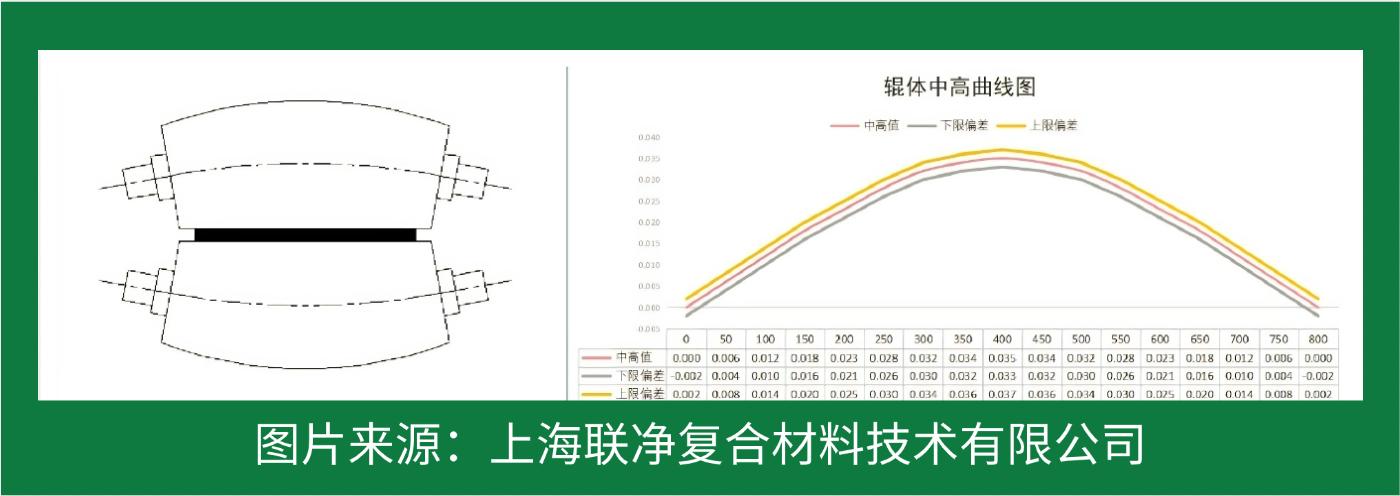

辊体中高设计：采用精确计算在特定温度和压力下辊筒的变形量，根据变形量设计加热辊对应的中高，结合高温热磨工艺将辊筒设计为“纺锤形”。辊筒的中高可弥补在受压之后的变形，保证辊压后的纸张厚度高度均匀性。

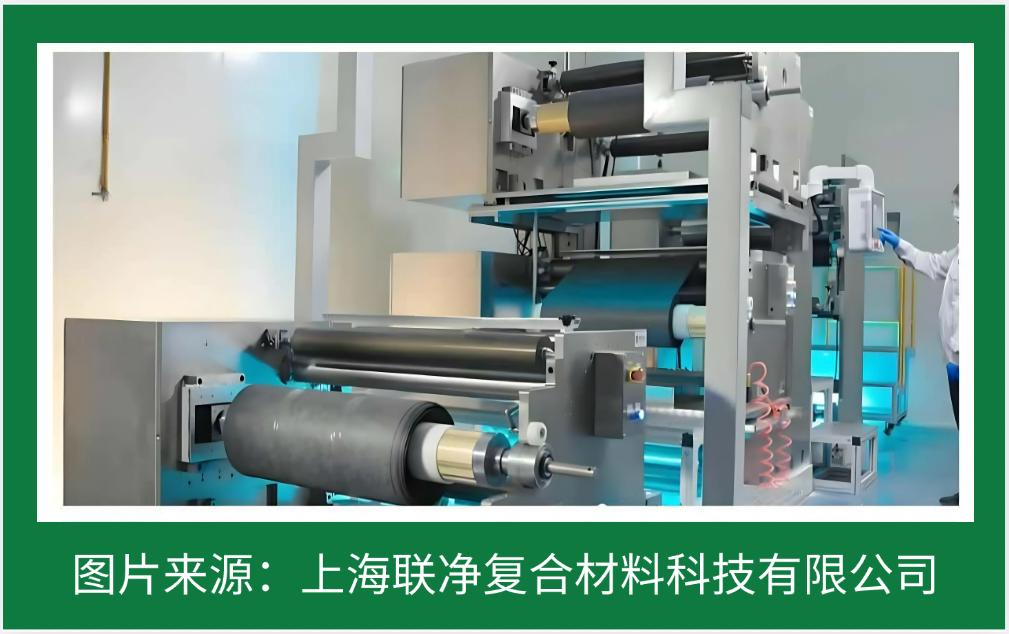

n 热压机（压光机）的组成：

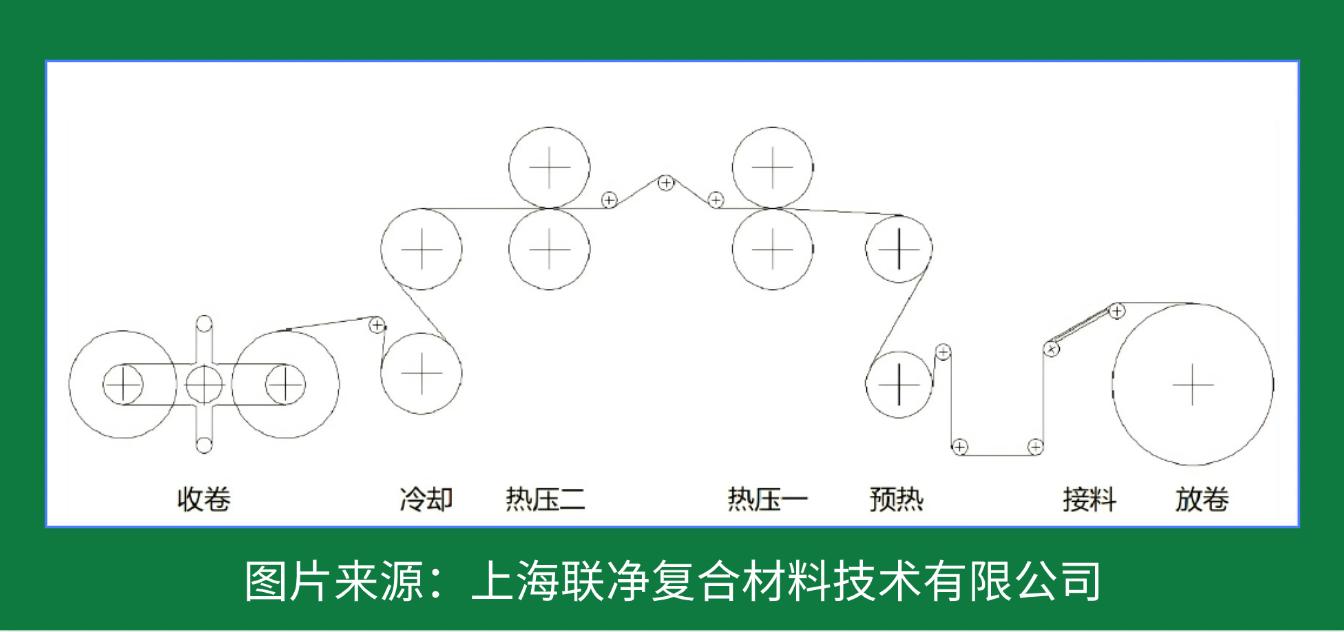

热压机包括放卷系统、双辊预热系统、双组辊压系统、双辊冷却和收卷系统，各系统组成部分：放卷张力系统，辊压速度系统，收卷张力系统，放卷纠偏系统，间隙调整系统，收卷纠偏系统，放卷气胀轴，辊压压力系统，收卷气胀轴，切刀平台，收卷辅助穿带系统，放卷辅助穿带系统。
从解决 “光滑难题” 到突破电压天花板，碳纤维纸电极的每一次工艺革新，都在推动超级电容器向 “更高、更快、更强” 迈进。当这些技术走出实验室，柔性电子手表可能半月不用充电，智能电网的调峰效率将大幅提升，甚至航天器的应急电源也会迎来升级。或许在不远的将来，我们谈论储能技术时，会像今天谈论智能手机一样习以为常 —— 而这一切，都始于那张被改写命运的碳纤维纸。
