先搞懂 “纤维之王” 有多牛，再看它怎么造
提到 “高性能纤维”，很多人会想到芳纶，但比芳纶更猛的，是被称作 “纤维之王” 的 PBO 纤维 —— 它拉伸强度是钢丝的 10 倍，能在 600℃高温下 “扛住”，连汽油、强碱都很难腐蚀它。

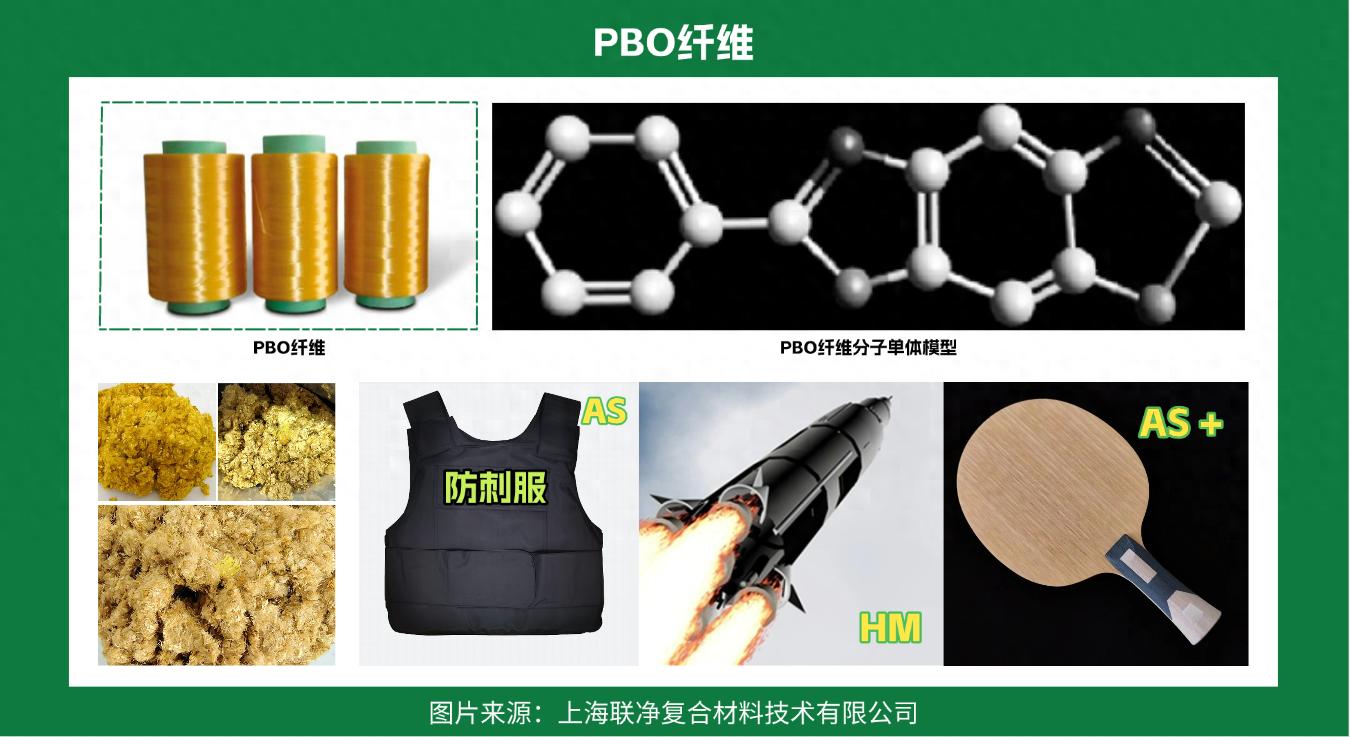

这款狠活纤维，是 1998 年日本 Toyobo（东洋纺）和美国 DOW（陶氏）化学联合推出的，核心商品名叫 ZYLON®，现在主要分 AS、HM、AS + 三种型号：AS 型是基础款，做防刺服、绳索很合适；HM 型是 “高模量款”，靠高温处理升级，能当航空航天零件；AS + 型则是 “全能款”，平衡强度和韧性，常用来做网球拍框架。
但比 “用在哪” 更有意思的是 “怎么造”——PBO 的性能之所以这么顶，全靠它独特的分子结构和精密的工艺控制。今天咱们就聚焦 “工艺”，从分子到成品，一步步拆明白它的诞生过程。
第一步：先搞懂 “分子基础”—— 为啥 PBO 天生就 “抗造”？

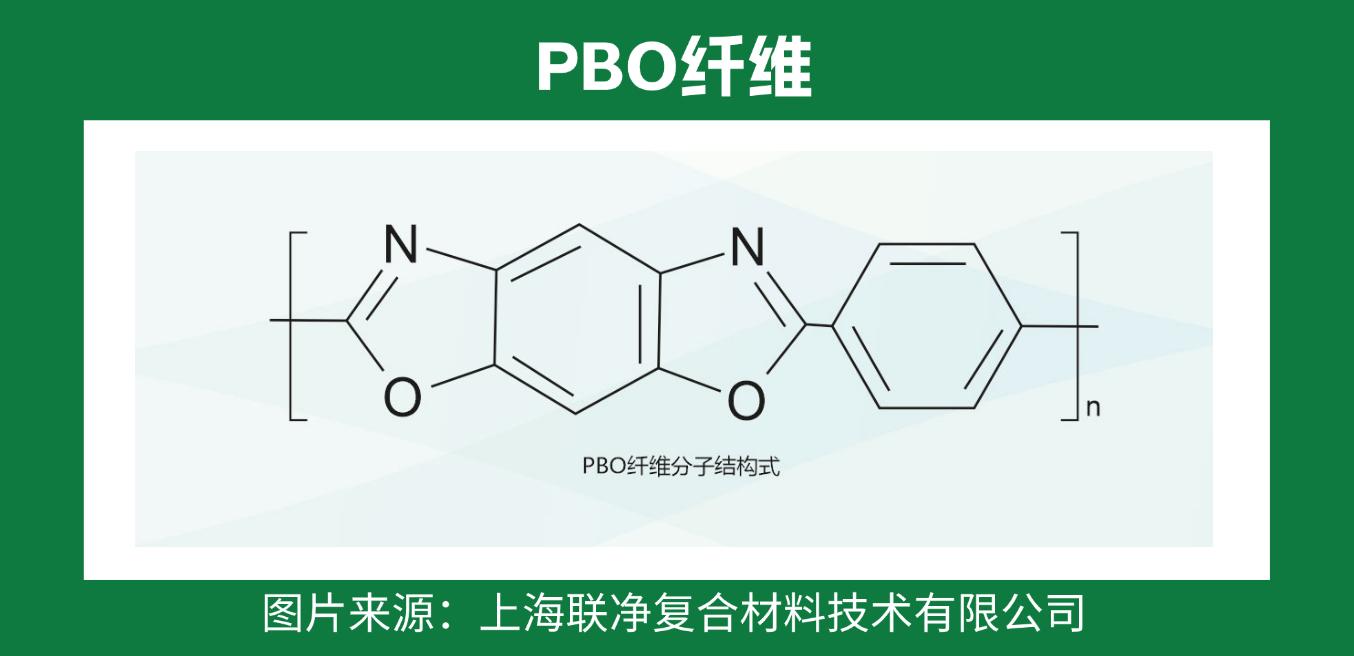

PBO 的全名叫 “聚苯并双噁唑”，本质是一种 “全芳香族刚性棒状高分子”。听起来绕口？其实就是它的分子链像一根 “硬直的小棍”，还没弱点。
你可以把 PBO 分子链想象成一串 “糖葫芦”：串起来的 “山楂” 是苯环和苯并二噁唑基（含 N、O 的小环），它们之间没有容易断的 “弱键”，比如普通纤维里的酯键、长链 C-C 键；更关键的是，这些 “山楂” 连起来后，会形成 “共轭结构”—— 就像电子在分子链里 “自由跑”，产生 “Π 电子共振”，让整个分子链特别稳定，不容易被拉断、被高温破坏。
有了这根 “硬直小棍”，接下来就要通过工艺，把它变成能实际用的纤维 —— 核心分两大步：先合成 PBO 聚合物，再把聚合物纺成纤维。
第二步：合成工艺 —— 工业化靠 “脱盐酸法”，3 种原料是关键
PBO 的合成方法有好几种，比如脱盐酸法、三甲基硅烷基化法、络合盐法，但目前工厂里最常用的，是 “脱盐酸法” 里的 “对苯二甲酸法”—— 成本低、效率高，还容易控制质量。

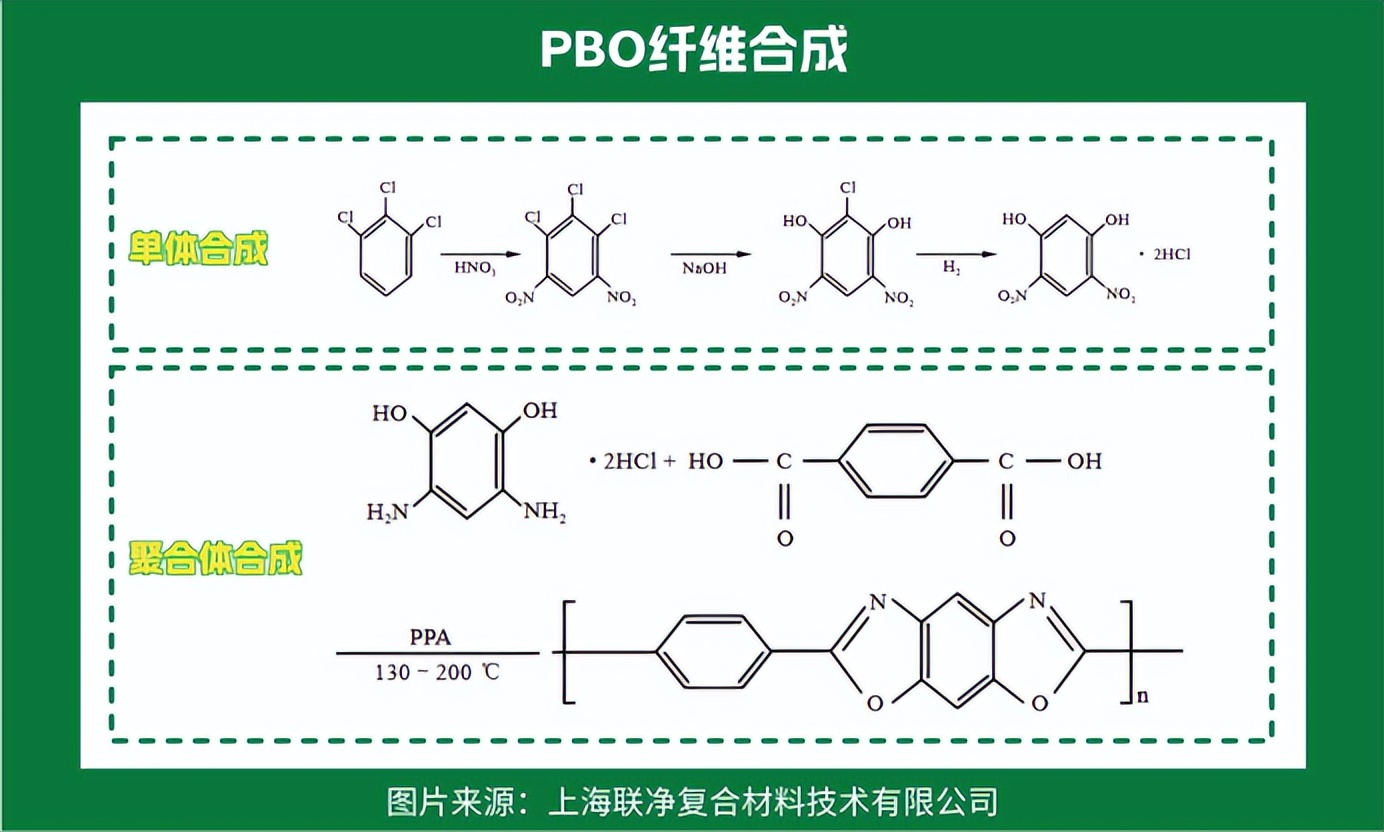

整个合成过程，就像 “搭积木”：
1. 准备 “积木零件”：两种核心单体 ——4,6 - 二氨基间苯二酚盐酸盐（简称 DAR）和对苯二甲酸（简称 PTA），还有一个 “辅助工具” 多聚磷酸（简称 PPA）。PPA 很关键，既是溶解单体的 “溶剂”，又是促进反应的 “催化剂”，相当于 “胶水 + 工作台”。
2. 搭积木（缩聚反应）：把 DAR 和 PTA 放进 PPA 里，控制好温度和压力，它们会发生 “脱盐酸缩聚”—— 简单说，就是两个单体互相连接，同时 “掉” 出小分子盐酸（HCl），最后形成长长的 PBO 聚合物链。
3. 出现 “神奇特性”：当 PBO 在 PPA 里的浓度达到一定程度，会变成 “溶致液晶”—— 就像排队整齐的士兵，分子链会自动排成一列列，这为后续纺丝做足了准备（排列越整齐，纺出的纤维强度越高）。
第三步：纺丝工艺 ——“干喷湿纺” 是核心，高温处理分型号

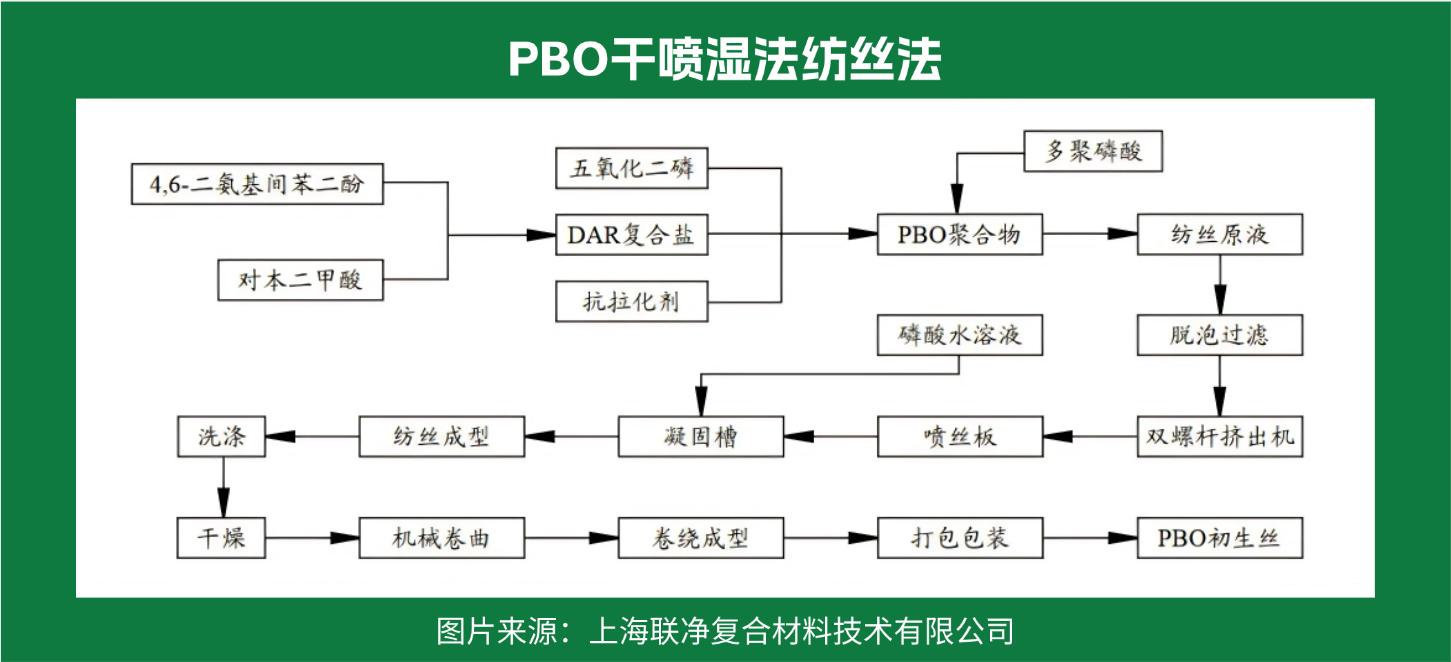

合成好的 PBO 液晶溶液，还得经过 “纺丝” 才能变成纤维，这一步是决定纤维性能的 “关键工序”，主要用 “干喷湿纺” 技术，流程像 “给纤维‘塑形 + 升级’”：
1. 纺丝前：先 “调配方”
把 PBO 液晶溶液的浓度、温度调到最佳状态 —— 太稀会让纤维变细易断，太稠会堵纺丝孔，温度太高或太低都会影响分子排列，必须精准控制。

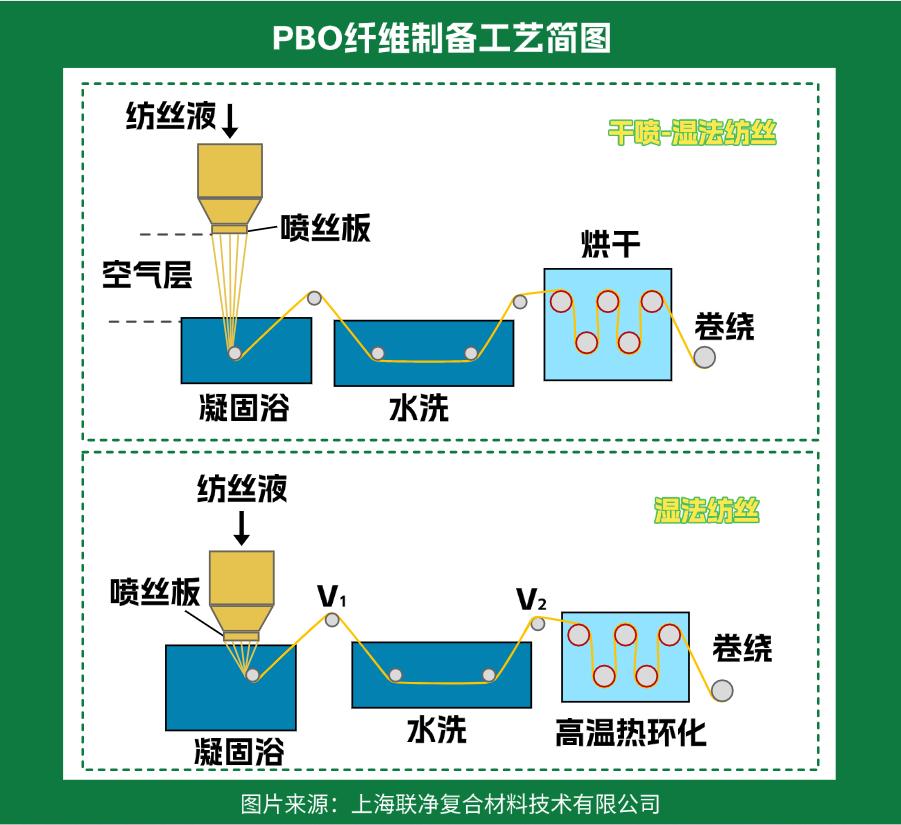

2. 干喷湿纺：先 “干区” 定型，再 “湿区” 固化
纺丝液会通过一个布满小孔的 “喷丝板”（像花洒头）挤出来，先经过一段 “干区”（空气层）—— 让纤维表面先变硬，减少后续摩擦；接着进入 “湿区”（凝固浴），纤维会快速固化，初步形成 “初生纤维”。
3. 后处理：洗干净，拉一拉
初生纤维先经过 “洗涤”（去掉残留的 PPA，不然会腐蚀纤维），再 “拉伸”（像拉面条一样，把分子链拉得更直、排列更整齐），最后 “干燥”，这样就得到了AS 型原丝—— 也就是基础款 PBO 纤维。
4. 升级 HM 型：加 “高温热处理”
如果要做高模量的 HM 型纤维，还要多一步：把 AS 型原丝放在高温炉里，在 “恒定张力” 下加热（温度通常超过 400℃）—— 就像给纤维 “淬火”，分子链会进一步排列整齐、结晶度提高，模量（刚性）大幅提升，但过程中不能断张力，不然纤维会变形。
工艺决定性能：为啥 PBO 强又脆？短板也在工艺里
看懂了工艺，就明白 PBO 的 “优点” 和 “缺点” 都是工艺和结构决定的：
· 优点来源：分子链伸直排列（纺丝拉伸）+ 共轭结构稳定（合成阶段），让它强度高、耐高低温、耐化学腐蚀；
· 缺点来源：分子链间没有大量氢键（结构特性），所以压缩强度低（＜200MPa，比拉伸强度差 30 倍）—— 压力一压，分子链就会 “扭结”，纤维容易劈裂；另外，因为 PBO 能溶于强酸（比如硫酸），所以不能用在酸性环境里。
结尾：工艺还在升级，“纤维之王” 未来更可期
现在 PBO 纤维的工艺还在优化 —— 比如怎么提高压缩强度（比如加少量其他材料改善分子间作用力）、怎么降低成本（优化合成和纺丝效率）。但不得不说，从合成到纺丝，每一步的精密控制，才让它成为 “纤维之王”。
下次再看到防刺服、航空零件，或许你会想起：这背后藏着 DAR 和 PTA 的缩聚反应，藏着干喷湿纺的精准控制，藏着高温处理的工艺升级 —— 这就是 “硬核材料” 的技术魅力。
